打开模型

注意： 如果从大力钳 CAD 模型教程继续，请使用页面底部的“下一步”超链接跳过此步骤。

如果您以前完成了大力钳 CAD 模型教程，您可以重新打开文件 Vice Grips.fem。或者，可以打开教程模型文件夹内可用的已划分网格模型的归档。

1. 如果 Simulation Mechanical 尚未运行，请使用桌面快捷方式或 Windows® 的“开始”菜单启动。此时将显示“打开”对话框。
   • 跳过下一步，然后继续执行步骤 3。
2. 如果 Simulation Mechanical 已经运行，请单击快速访问工具栏 (QAT) 中的 “打开”。此时将显示“打开”对话框。
3. 如果“新建”或“最近的文件”选项处于选中状态，则单击对话框左上角的“打开”图标 () 以浏览其他文件。
   1. 导航至您的教程模型文件夹。
   2. 根据您是否已完成大力钳 CAD 模型教程，请执行以下两个操作之一：
      • 完成初步教程：在“文件类型”下拉列表的“Autodesk Simulation 文件”部分中保持默认的“Autodesk Simulation FEA 模型 (*.fem)”选项。
      • 未完成初步教程：在“文件类型”下拉列表的“Autodesk Simulation 文件”部分中选择“Autodesk Simulation 归档 (*.ach)”选项。
4. 选择文件 Vise Grips.fem 或 Meshed Vise Grips.ach，具体取决于您在步骤 3b 中的选择。
   1. 单击“打开”。
   2. 如果打开的是归档文件，则选择要将文件解压到其中的目录。

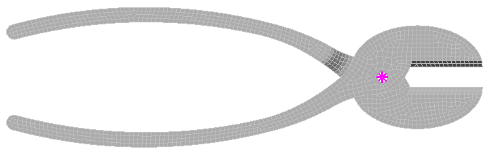

   3. 单击“确定”。模型在“FEA 编辑器”环境中打开，如下图所示。



      在此图中，请注意，为了获得更好的可见性，已选定销轴连接（部件 3）。
