创建动画

最后，我们将创建活塞运动和 Von Mises 应力结果在整个事件持续时间的动画。

单击 “结果等值线”“荷载工况选项”“荷载工况”“设置”。
1. 在“输入载荷工况”字段中键入 20。
2. 单击“确定”。结果将显示在 0.556 秒，活塞有可能部分在屏幕外。我们需要设置显示区域，以便整个模型在整个动画中都将保持可见。当前，将模型在 –Y 方向延伸到其最远位置。
使用 “视图”“导航”“缩放”“缩放”命令缩小视图，直到整个装配件可见，并有足够的空间使曲柄在不伸出屏幕的情况下进行完全旋转。单击显示区域并向下拖动以缩小（向上拖动以放大）。
1. 您可能还必须平移视图以将装配件适当地放置在显示区域内。您可通过在按住 Ctrl 键的同时单击鼠标中键并拖动的情况下不终止缩放模式来执行此操作。

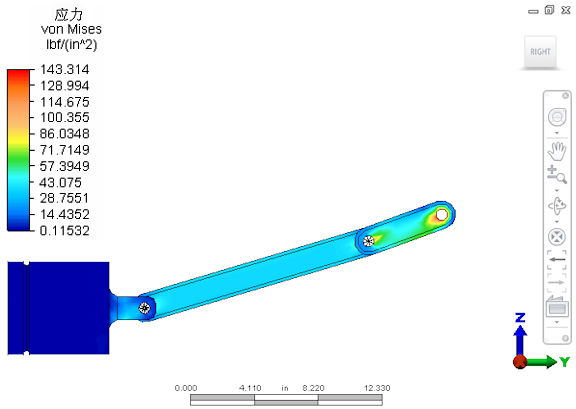

2. 按 Esc 键退出缩放模式。模型的大约位置应如下图所示：
单击 “结果等值线”“捕获”“动画”“另存为 AVI”。
- 单击“保存”。“另存为”对话框中的默认设置是可接受的。
当动画完成后，单击“是”以在动画播放器中查看。观看完动画后关闭播放器。

本教程现已完成。
