打开模型

如果从远程曲柄 CAD 模型教程继续，请使用页面底部的“下一页”超链接跳过此步骤。

如果您以前完成了“远程曲柄 CAD 模型”教程，则可以重新打开文件 Remote Crank.fem。或者，可以打开教程模型文件夹内可用的已划分网格模型的归档。

1. 如果 Simulation Mechanical 尚未运行，请使用桌面快捷方式或 Windows® 的“开始”菜单启动它。此时将显示“打开”对话框。
   • 跳过下一步，然后继续执行步骤 3。
2. 如果 Simulation Mechanical 已经运行，请单击快速访问工具栏 (QAT) 中的 “打开”。此时将显示“打开”对话框。
3. 如果“新建”或“最近的文件”选项处于选中状态，则单击对话框左上角的“打开”图标 () 以浏览其他文件。
   1. 导航至您的教程模型文件夹。
   2. 根据您是否完成了“远程曲柄 CAD 模型”教程，执行下列两个操作之一：
      • 完成初步教程：在“文件类型”下拉列表的“Autodesk Simulation 文件”部分中保持默认的“Autodesk Simulation FEA 模型 (*.fem)”选项。
      • 未完成初步教程：在“文件类型”下拉列表的“Autodesk Simulation 文件”部分中选择“Autodesk Simulation 归档 (*.ach)”选项。
4. 选择文件 Remote Crank.fem 或 Meshed Remote Crank.ach，具体取决于您在步骤 3b 中的选择。
   1. 单击“打开”。
   2. 如果打开的是归档文件，则选择要将文件解压到其中的目录。
   3. 单击“确定”。模型将在“FEA 编辑器”环境中打开。

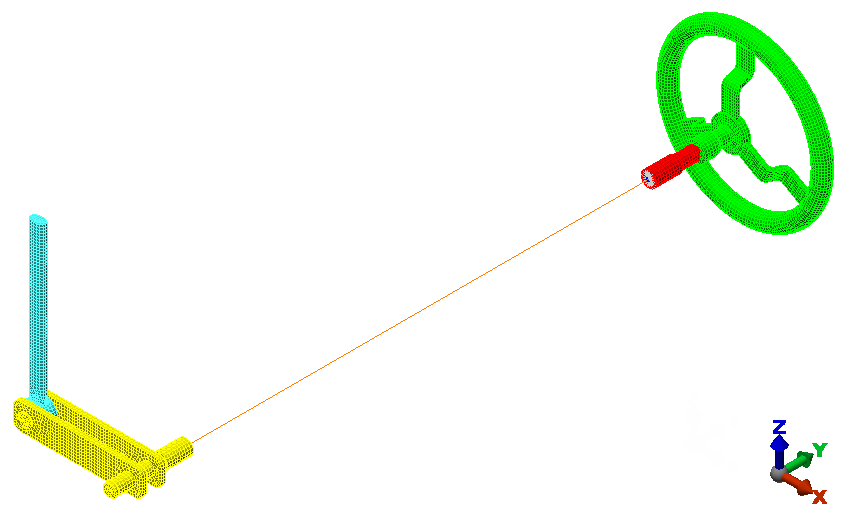

5. 如果沿容器内部的所有网格线均看不清楚，请单击 “视图”“外观”“CAD 表面”选项以将其关闭。这会将模型着色从基于 CAD 表面的方法更改为基于网格的方法。通常，这会改善沿曲面的网格渲染。模型应类似于下图。
