施加 -X 方向的力

现在，我们将 -X 方向的四个 175 lbf 的力施加到模型的中心。

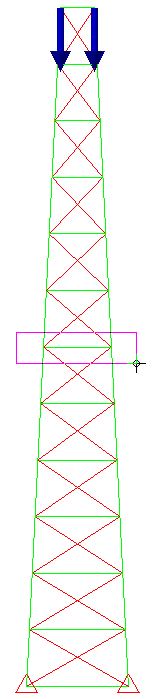

单击并拖动以绘制一个包围模型中心的框，如下图所示。
单击 “设置”“载荷”“力”。
1. 在“数值”字段中键入 -87.5。
2. 选择“X”单选按钮。此外，由于每个顶点上有两个节点（每个部件一个），我们将力分成两半。
在“载荷工况/载荷曲线”字段中键入 2，然后单击“曲线”。“乘子表编辑器”对话框会显示以定义载荷曲线。
1. 单击“添加行”三次，以便表中一共有四行。
  - 在“时间”列的第二行中键入 2。
  - 在“时间”列的第三行中键入 2.25。
  - 在“乘子”列的第三行中键入 1。
  - 在“时间”列的第四行中键入 4。
  - 在“乘子”列的第四行中键入 1。

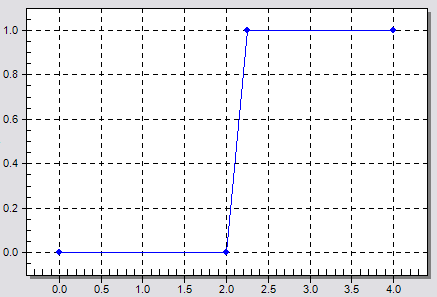

2. 按 Enter 键。载荷曲线应显示在该对话框内，如下图所示。
3. 单击“确定”接受载荷曲线。
单击“确定”施加力。
