定义输入谱

有关详细信息，请访问响应谱帮助主题。

1. 右键单击浏览器中的“分析类型”标题，然后选择“编辑分析参数”。
2. 单击“分析参数”对话框中的“谱数据”。此时将显示“响应谱分析输入”对话框。
   1. 确保在“使用设计工况中的模态结果”字段中输入 1。此分析使用在设计工况 1 中之前运行的模态结果。
   2. 激活“生成响应谱”复选框。此选项会生成基于用户指定的频率和阻尼比的值。
   3. 在“X 方向”字段中键入 1。
      1. 在“Y 方向”字段中键入 1。
      2. 在“Z 方向”字段中键入 1。谱将均等地应用于所有三个全局方向。
   4. 在“振动频率(Hz)”字段中键入 15。
      • 在“阻尼比(0.01 = 1%)”字段中键入 0.05。

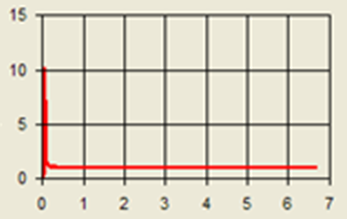

      • 在“比例因子”字段中键入 1。将自动填充周期与位移表中的值，谱图将如下图所示。

   5. 单击“确定”接受输入谱。
3. 单击“确定”接受分析参数。
