现在，我们将查看梁中的轴向和弯曲应力。
- 选择
“结果等值线”

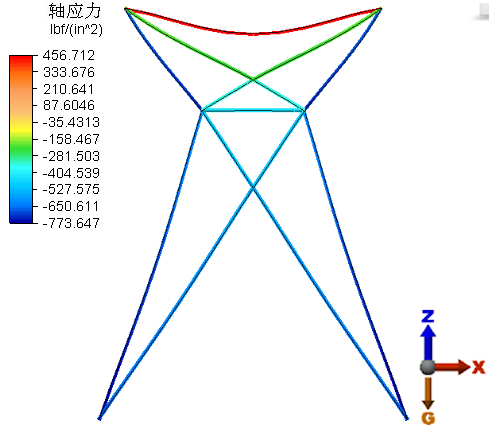

“应力”“梁和桁架”“轴向应力”。最大拉伸值约为 457 psi。最大压缩值约为 -774 psi。
- 选择
“结果等值线”“应力”“梁和桁架”“绕轴 2 弯曲”。最大拉伸值是 20,329 psi。最大压缩值是 -27,686 psi。 - 选择
“结果等值线”“应力”“梁和桁架”“绕轴 3 弯曲”。最大拉伸值是 13,889 psi。最大压缩值是 -9,314 psi。 - 选择
“结果等值线”“应力”“梁和桁架”“最坏应力”。此命令将显示组合轴向和弯曲应力。最大拉伸值是 28,142 psi。最大压缩值是 -15,295 psi。 - 单击快速访问工具栏 (QAT) 中的
“保存”以保存模型。
本教程现已完成。您可以继续梁塔临界屈曲分析教程，以查看此分析设置中应用的载荷是否可能会导致结构的几何不稳定。
