- 单击浏览器（树视图）中“部件 3”的标题以选择曲柄。然后，单击
“视图”
“导航”“缩放”“选定”（或等效的导航栏命令）以将曲柄紧紧包围在显示区域内。选定时曲柄在屏幕外也不要紧。 - 按 Esc 键以清除部件选择。
- 如有必要，单击“铰链网格设置”对话框中的标题栏，并将其拖动到不妨碍选择任一曲柄孔的位置。
- 在“部件”字段中键入 4{（或使用输入字段右侧的上箭头键将部件号从 5 减至 4）。曲柄和连接杆之间的连接可以具有与活塞和连接杆之间的连接相同的单元类型、横截面和材料。因此，为这两个连接使用相同的部件号很方便。
- 在
“选择”“形状”“圆”和
“选择”“选择”“表面”命令仍处于活动状态时，绘制一个包围连接杆和曲柄相交的孔的圆，如下图所示。
- 单击“铰链网格设置”对话框中的“添加”。两个表面将添加到“参与表面”列表中，一个表面来自曲柄，另一个表面来自连接杆。

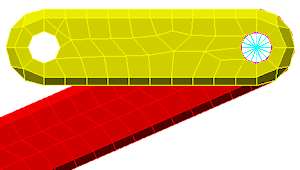

- 单击“确定”添加销轴连接，将如下图所示。
在创建上一个连接后，“铰链网格设置”对话框仍应处于打开状态。
