应用约束

现在，我们将表面约束施加到对称平面，将节点约束施加到容器底部。

1. 单击 “视图”“导航”“方向”“前视图”。

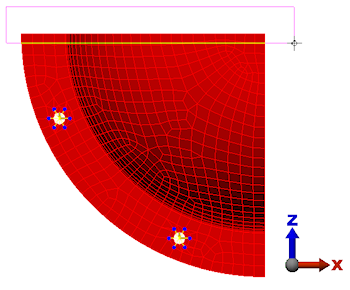

2. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“表面”命令处于活动状态时，单击并拖动以绘制一个包围模型顶边的矩形，如下所示。



3. 单击 “设置”“约束”“常规约束”。
   1. 单击“Z 对称”。
   2. 单击“确定”。

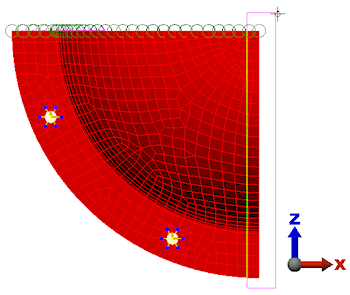

4. 拖动以绘制一个包围模型右侧边的选择矩形，如下所示。



5. 单击 “设置”“约束”“常规约束”。
   1. 单击“X 对称”。
   2. 单击“确定”。
6. 当光标位于该区域时，单击显示在 ViewCube 上方的 “主视图” 图标。此时显示模型的等轴视图。

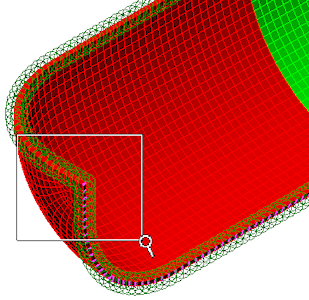

7. 选择 “视图”“导航”“缩放”“窗口”。围绕压力容器的底部角绘制一个框以放大此角，如下图所示。

   • 按 Esc 键退出缩放窗口命令。

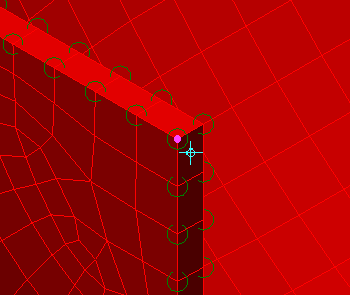

8. 在 “选择”“选择”“顶点”命令处于活动状态时，单击模型底部角上的节点，如下图亮显。



9. 单击 “设置”“约束”“常规约束”。
   1. 单击“固定”。
   2. 单击“确定”。

下一步
