查看结果

注： “结果”环境在显示画布左下角的注释中显示八个载荷工况。这些载荷工况是三个指定的频率和五个固有频率，按升序排序。对于每个频率，您可以使用 “结果选项”“具体分析”“响应类型”下的选项查看“相内”、“相外”或“SRSS”（正方形的平方根总和）结果。

现在，我们查看轴向应力结果。

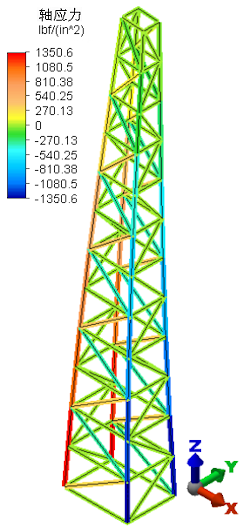

1. 选择 “结果等值线”“应力”“梁和桁架”“轴向应力”。模型显示轴向应力在大约 +/- 1,351 psi 之间变化的第一个频率的相内结果。



   注： 轴向和最坏应力值相等，因为桁架仅支撑轴向载荷。即，没有弯曲应力的零部件。
2. 使用 “结果等值线”“荷载工况选项”“下一个”命令查看剩余的六个载荷工况。

   下表列出了桁架模型的前五个固有频率：

   载荷工况	轴向应力 (psi)
   1	+/- 1,351
   2	+/- 1,993
   3	+/- 3.8
   4	+/- 3,376
   5	+/- 463
   6	+/- 137
   7	+/- 100

本教程现已完成。

继续桁架塔瞬态应力分析教程。
