查看结果

现在，我们将看一下 von Mises 应力。

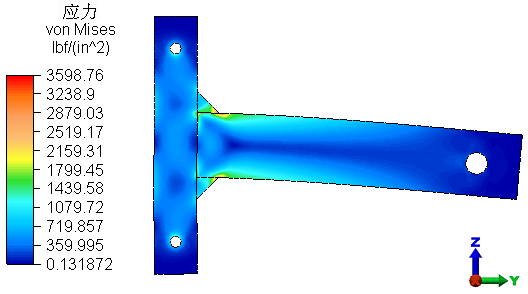

1. 单击“结果等值线”“应力”“Von Mises”。最大值约为 3,600 psi。



2. 接下来，我们可以确定两个部件保持接触的节点中的接触力。
   1. 右键单击浏览器（树视图）中“接触”标题下的“表面”标题，然后选择“接触力”。选定沿接触对的节点，且弹出对话框会报告此对之间的总接触力。负值表示压缩力。
   2. 单击“确定”退出“总接触力”对话框。
   3. 单击显示区域的空白部分以清除选择。
3. 单击 “结果等值线”“位移”“显示位移”“位移选项”。
   1. 在“缩放因子”字段中键入 30，然后按 Enter 键。
   2. 关闭“位移模型选项”对话框。

   在此放大级别，您可以清楚地看到水平部件的顶部从垂直部件分离，如下所示。

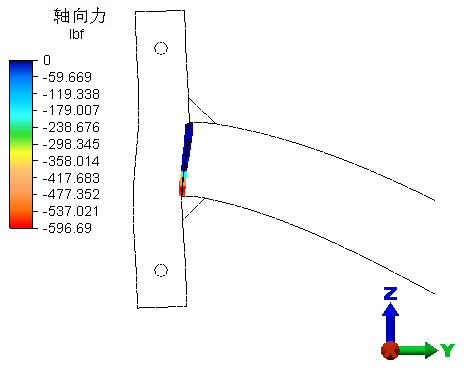

4. 您也可以通过选择 “结果等值线”“其他结果”“单元力”“轴向力”来查看接触力的分布。所有结果均为零（不接触）或负（压缩），最大的力在底部。为了使该等值云图更直观，我们将对图例颜色进行反转（下一步）。
5. 单击 “结果等值线”“设置”“图例属性”。
   1. 激活“反色”复选框。
   2. 单击“确定”。模型如下图所示：


      现在，具有最大接触力值的节点为红色，没有接触力（即，部件处于分离状态）的节点为蓝色。

本教程现已完成。
