查看结果

接下来，我们将通过位移视图上叠加的无位移形状查看位移结果。然后，我们将查看转动位移和应力结果。

1. 选择 “结果等值线”“位移”“显示位移”“位移选项”命令。

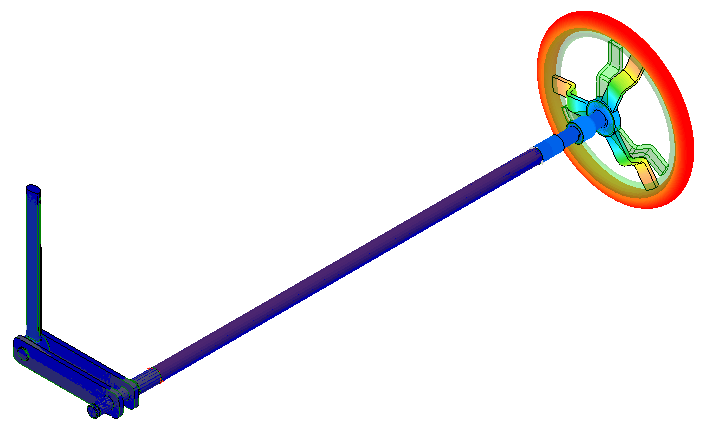

   1. 单击“透明”。显示如下图所示。请注意，位移几乎是纯扭转位移。也就是说，手轮围绕其中心旋转。



   2. 单击“不显示”以删除无位移形状的透明覆盖。
   3. 关闭“位移模型选项”对话框。

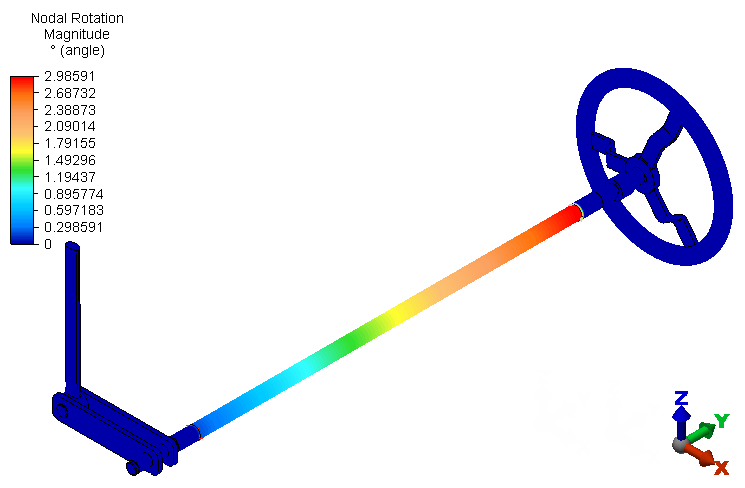

2. 单击 “结果等值线”“位移”“旋转”“大小”。“旋转”命令位于“位移”面板的下拉部分中。“大小”命令位于“旋转”命令的下拉菜单中。位于装配件轮端的梁单元的旋转角度（扭曲）大约为 3 度。



   注： 对于梁单元提供转动位移结果，因为梁单元支持转动自由度 (DOF)。但是，对于块体单元仅提供平动 DOF，因此将仅提供平动位移结果。所以，所有的块体部件都显示零转动结果。

   接下来，我们将查看 Von Mises 应力结果。

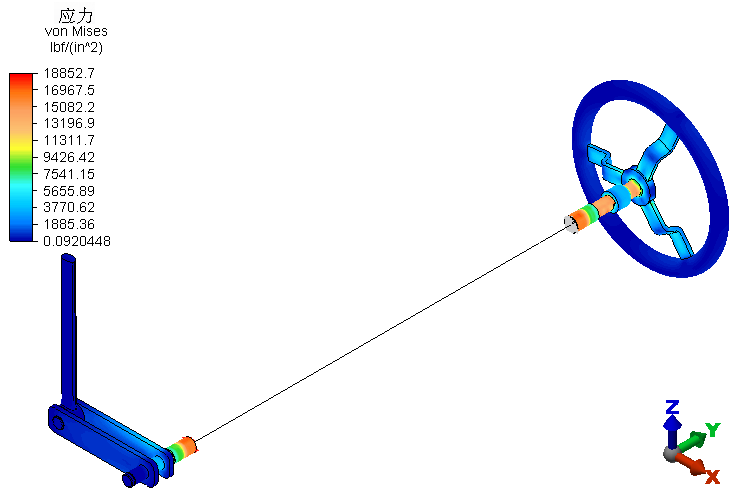

3. 单击 “结果等值线”“应力”“Von Mises”。模型如下图所示。最高的压力出现在手轮轴中，以及轴的位于手轮和远程曲柄子装配件之间的实心部分和空心部分中。Von Mises 应力结果不适用于梁或刚性单元。

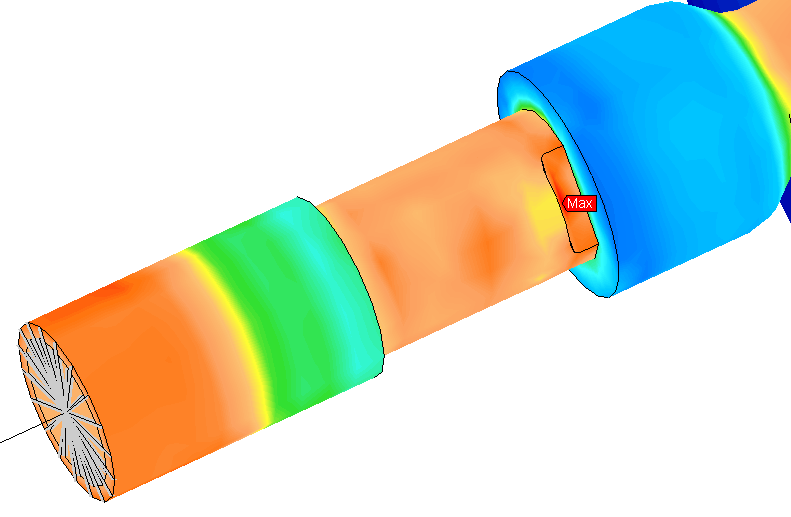

   下面的视图是为了清楚地显示最大应力区域而经过旋转和放大的模型视图。另外，为了指示最大应力位置而打开了“最大探测”（ “查询结果”“探测”“最大”）。



   接下来，我们将查看梁的“最坏”应力结果。

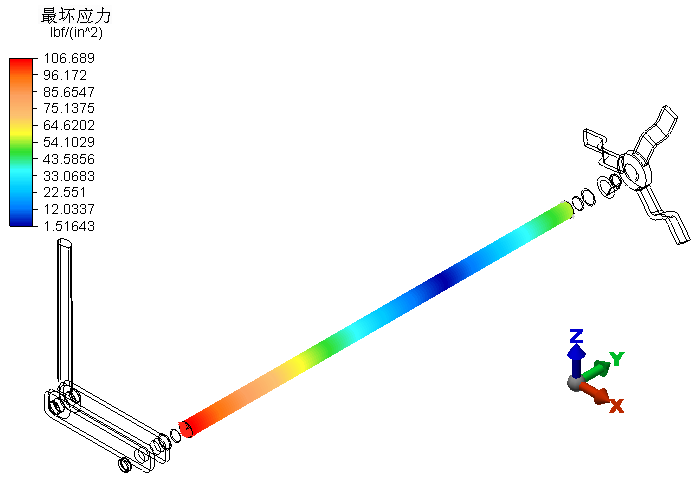

4. 单击 “结果等值线”“应力”“梁和桁架”“最坏”。此时将显示以下应力等值线图：



   重要： 梁单元公式仅计算弯曲应力和轴向应力。梁单元不提供扭转应力结果。主体梁单元没有轴向载荷，而只有极少量的弯曲力矩（由于局部连接上的反作用力），该反作用力在从轴支架较短的距离范围内起作用。这就是梁单元中所报告的应力之所以这样小的原因。使用前面的、空心轴较短的块体单元部分处的 Von Mises 结果（或者 XY 或 YZ 应力张量）解释扭转应力。
   注： 尽管梁单元不生成扭转应力结果，但是它们的确能够更正扭转位移结果。单元公式包括扭转阻力属性，因此表现出正确的扭动刚度。

   最后，让我们看一下局部连接（在这里进行约束）末端处 Z 方向的反作用力。

5. 单击 “结果等值线”“反力”“反作用力(负)”“Z”。
6. 单击 “视图”“导航”“缩放”“窗口”。

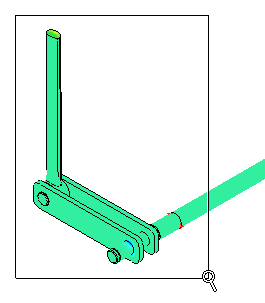

   1. 单击并拖动鼠标以绘制一个仅包围部分连接和曲柄的缩放区域窗口，如下图所示。



   2. 按 Esc 键退出“缩放窗口”工具。

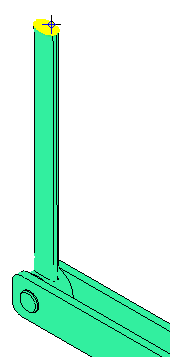

7. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“表面”命令处于活动状态时，单击局部连接的顶部表面，如下图所示（预先用黄色亮显）：



8. 在显示区域中单击鼠标右键，然后从关联菜单中选择“选择相关项”“节点”。局部连接顶部表面上的所有节点现在都处于选定状态。
9. 单击 “查询结果”“查询”“当前结果”。对于选定的每个节点都列出了 Z 反作用力结果。
   • 在“查询：结果”对话框中，从“总结”下拉选择器中选择“总和”选项。
   注： 节点的 Z 向反作用力为 50.00 lb_f。此结果完全符合预期，因为向手轮施加了 200 in.lb_f 的力矩，曲柄的半径为 4 英寸，局部连接位于曲柄的 90°角处 (200 in.lb_f/4 in. = 50 lb_f)

本教程现已完成。
