由于所有对流载荷都具有相同的参数，我们将复制刚创建到其他表面上的对流载荷。
- 在
“选择”
“形状”“点或矩形”和
“选择”“选择”“表面”命令处于活动状态时，单击代表电路板上的对流载荷的金色 C'。它们将以洋红色亮显。 - 单击
“工具”“剪贴板”“复制”。（还可以在显示区域中单击鼠标右键，然后从关联菜单中选择“复制”。） - 在浏览器（树视图）中的“部件”标题下面，右键单击“1 <板:1>”并禁用“可见性”选项以隐藏电路板。
- 单击 ViewCube 的正面以查看芯片和边连接器的侧面轮廓。
- 按 Ctrl-A 以选择可见部件的所有表面。

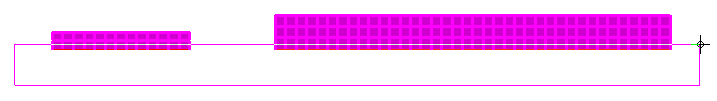

- 按住 Ctrl 键，单击并拖动以绘制一个仅包围芯片和插槽底部边的选择矩形，如下所示。这将从选择集中删除底部表面。这些表面与电路板接触，但不受周围空气和相关对流载荷影响。
警告： 将选择矩形的顶部放在稍高于可见部件底部边缘的上方可防止同时取消选择边缘连接器槽底部的表面。
- 按住 Ctrl 键，单击并拖动以绘制一个仅包围芯片和插槽底部边的选择矩形，如下所示。这将从选择集中删除底部表面。这些表面与电路板接触，但不受周围空气和相关对流载荷影响。
- 单击
“工具”“剪贴板”“粘贴”以将对流载荷粘贴到选定表面。（还可以在显示区域中单击鼠标右键，然后从关联菜单中选择“粘贴”。） - 右键单击浏览器中的“部件 1”标题，然后激活“可见性”。
