施加约束

现在，我们向安装梁的末端施加相应的约束（包括 1D 转动弹簧支架），向静态梳齿（定子）施加固定边界条件。

1. 单击 “视图”“导航”“方向”“俯视图”。
2. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“顶点”命令处于活动状态时，单击当前看到的垂直梁单元顶部（Y 轴正方向末端）的节点（请参见下图）。



3. 单击 “设置”“约束”“常规约束”。
   1. 单击“无平动”。
   2. 单击“确定”。
4. 在此节点仍处于选定状态时，单击 “设置”“约束”“1D 弹簧支架”。
   1. 选择“类型”下的“转动”选项。
   2. 选择“Y ” 方向选项。
   3. 在“刚度”字段中键入 0.35。
   4. 单击“确定”。
5. 单击当前看到的垂直梁单元底部（Y 轴负方向末端）的节点（请参见下图）。



6. 单击 “设置”“约束”“常规约束”。
   1. 激活“约束自由度”下的“Tx”和“Tz”选项。
   2. 单击“确定”。
7. 单击 “视图”“导航”“方向”“后视图”。

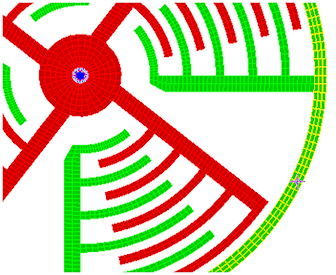

8. 在 “选择”“选择”“表面”命令处于活动状态时，选择电动机外径上的环的面，如下图亮显（绿间黄）。

9. 单击 “设置”“约束”“常规约束”。
   1. 单击“固定”。
   2. 单击“确定”。
