分析模型

1. 单击 “视图”“导航”“方向”“前视图”。
2. 选择 “分析”“分析”“运行仿真”。

   分析将继续，且模型将显示在“结果”环境中。默认情况下，最初会显示位移大小。接下来，我们将显示实际的变形形状（绝对比例 = 1），并在位移结果上方将无位移形状覆盖为透明。


3. 单击 “结果等值线”“位移”“显示位移”“位移选项”。
   1. 选择“以绝对值”选项。然后...
      1. 在“缩放因子”字段中键入 1，然后按 Enter。

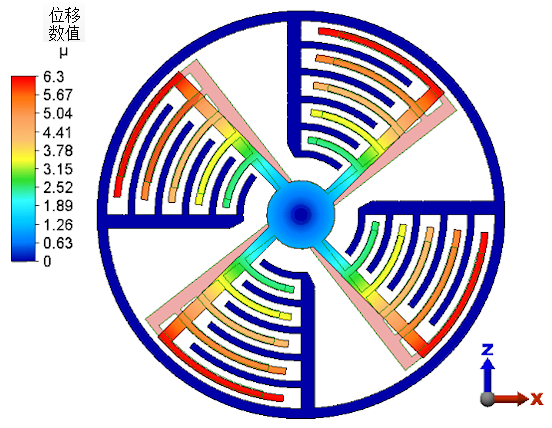

      2. 激活对话框的“将位移前模型显示为”部分中的“透明”选项。模型如下图所示：



   2. 单击对话框的“将位移前模型显示为”部分中的“不显示”选项。将清除无位移模型上的透明视图。
   3. 关闭“位移模型选项”对话框。
