现在，我们将向梁底面上的两个安装表面（每端一个）施加三维弹簧约束。弹簧支架模拟受梁的载荷影响可自由稍微压缩的弹性底座。固定约束可导致支撑表面边缘处局部化的放大应力。实际上，我们希望最大应力位于支撑梁跨距中间区域的某个位置。
指定的 100,000 N/mm 刚度会导致支撑表面在施加的 250,000 N 的载荷下位移不明显。但是，弹性底座效果足以减轻支撑区域放大的应力。
注： 指定刚度值是沿支撑表面的每个节点处的弹簧常数。它不是每个整个表面的净刚度。因此，网格的密度将影响产生的支撑表面的刚度和位移。
- 单击 “视图”
“方向”“仰视图”。 - 在
“选择”“形状”“点或矩形”和

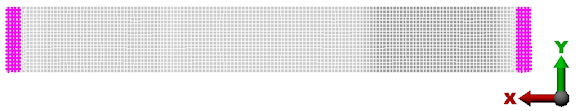

“选择”“选择”“表面”命令处于活动状态时，单击梁左端的小矩形支撑表面。 - 按住 Ctrl 键，单击梁右端的小矩形支撑表面。在选定这两个表面后，模型如下图所示。
- 单击
“设置”“约束”“三维弹簧支架”。 - 激活“X”、“Y”和“Z”复选框。
- 在“刚度”字段中键入 1e5。
- 单击“确定”。
