将连接辐条更改为刚性单元

由创建形心创建的几何模型的每个末端都有一组辐条。辐条和跨接线单元最初采用单个部件号创建。要实现理想的连接，我们要使用梁单元作为跨接构件（最长的线）和使用刚性单元作为辐条。

必须为构成刚性单元组的每组线指定一个唯一的部件号。刚性单元集包含共享单个共用节点（主节点）的线。每条线另一端的节点都是从属节点，它们完全随主节点移动。为此，跨距一端的辐条必须采用单独的部件号和另一端的辐条采用另一个部件号。在此步骤中，我们将重新指定部件号并定义所有三个线单元部件的单元类型。

1. 右键单击浏览器中的“部件 5”标题（树视图），然后从关联菜单中选择“隔离”。所有部件（由创建形心创建的部件除外）均被隐藏。

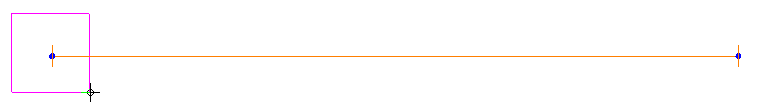

2. 在 “选择”“选择”“直线”选项处于活动状态时，单击并拖动鼠标以绘制一个包围模型左端的辐条的选择矩形。



3. 单击 “绘制”“修改”“属性”。此时将显示“线属性”对话框。
   1. 在“部件”字段中键入 6。
   2. 单击“确定”。浏览器中将显示新的部件标题。

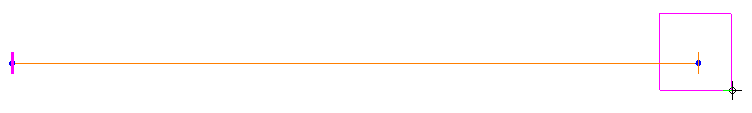

4. 单击并拖动鼠标以绘制一个包围模型右端的辐条的选择矩形。



5. 单击 “绘制”“修改”“属性”。
   1. 在“部件”字段中键入 7。
   2. 单击“确定”。浏览器中将显示另一个部件标题。
6. 右键单击浏览器中“部件 5”下的“单元类型”标题，然后选择“梁”。
7. 单击浏览器中“部件 6”下的“单元类型”标题以选择它。
8. 按住 Ctrl 键，同时单击浏览器中“部件 7”下的“单元类型”标题以选择它。
9. 右键单击两个选定标题中的一个，然后从关联菜单中选择“刚性”。
