测量对话框

交互 » 测量

测量对话框提供了一组不同距离的测量工具。它还提供一把尺子，可以使用图标栏中相应的图标启用它。当标尺处于启用状态时，按住 Shift 键并单击场景来对其定位。

测量模块的主 GUI 分为三个部分。上半部分包含您可管理的所有测量列表。中间部分显示当前选定测量的附加信息。最下面的部分包含影响所有测量（包括活动颜色方案）或在渲染窗口中隐藏所有测量的一般选项。

测量列表上下文菜单

添加点到点测量

通过按住 Shift 键并单击拾取第一个和第二个点后，将计算这些显式拾取的点之间的相应距离。创建后，可以在属性下重新调整拾取的点。

添加对象到对象测量

将计算所拾取的对象之间的最小距离。在创建之后可以在属性下选择用于计算的层次级别。

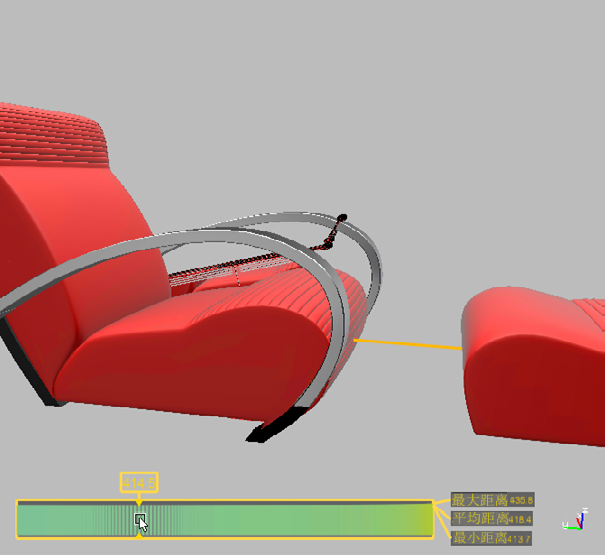

添加直线到对象测量

判断间隙的专用测量是直线到对象测量，如果原始模型已经包含了相应的直线几何体，则可以使用此测量。要创建直线到对象测量，第一个对象必须是直线几何体，而第二个可以是任何其他几何体。测量然后沿直线创建样本点，并计算每个点到第二个对象的最小距离。使用所有距离的特殊可视化在渲染窗口中显示结果。距离在 3D 场景中以及渲染窗口左下角的 2D 图表中显示为直线。用鼠标悬停在图标中将在 3D 视图中突出显示特定距离，并在图标顶部显示其具体值。

添加圆测量

选择三个点可以计算出半径、直径和周长（如圆柱体）。

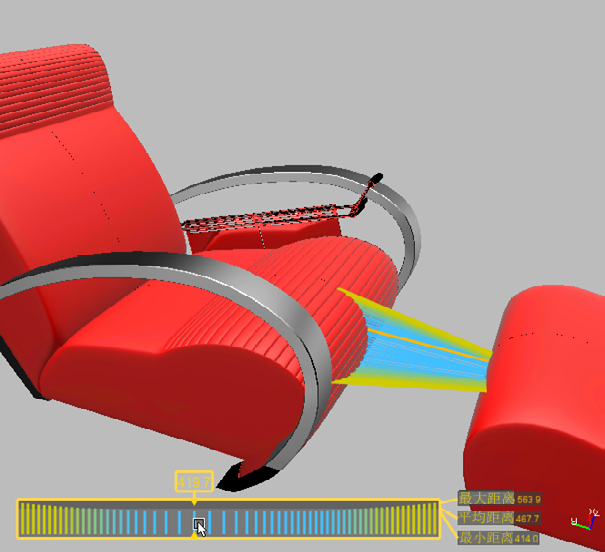

添加间隙测量

最复杂的测量是间隙测量，在没有适当的直线几何体可用的情况下，这是直线对象测量的一个有用的替代方法。间隙测量沿两个不同对象上拾取的两点间的直线段计算。查看器将尝试找到两个对象之间的多个最小距离，其中每个距离计算限制为在垂直于线段的平面上进行。对于直线到对象的测量，使用所有距离的特殊可视化在渲染窗口中显示结果。

注： 对象上的测量起点和终点根据对象的名称标识这些对象。在保存和加载测量时，确保被测对象在场景图形结构内的名称是唯一的。

删除测量

删除选定测量。

更新测量

例如，移动一个对象时，重新计算测量。

放大

缩放至特定测量。

加载测量值

将测量值加载到 .xml 文件中。

保存测量值

在 .xml 文件中保存所有测量值。

全部删除

删除测量模块中的所有测量值。

特性

根据选定测量，显示不同属性。

点到点

• 三维距离：两个点之间的距离。
• 二维距离：显示每个轴的两个点之间的距离。
• 第一个位置：显示第一个拾取位置的坐标。可以使用拾取按钮选择新位置。
• 第二个位置：显示第二个拾取位置的坐标。可以使用拾取按钮选择新位置。

点到对象

• 三维距离：显示点和对象之间的最小距离。
• 二维距离：显示每个轴的点和对象之间的距离。
• 位置：显示第一个拾取位置的坐标。
• 节点：显示选定节点。

对象到对象

• 三维距离：显示两个对象之间的最小距离。
• 二维距离：显示每个轴对象之间的距离。
• 第一个节点：显示第一个选定节点。
• 第二个节点：显示第二个选定节点。

直线到对象

• 直线：显示选定直线。
• 对象：显示第二个选定节点。
• 平均距离：计算平均距离。
• 最小距离：显示最小距离。
• 最大距离：显示最大距离。

圆

• 半径/直径/周长：显示半径、直径和周长的数据。
• 第一个位置：显示第一个拾取点的位置。
• 第二个位置：显示第二个拾取点的位置。
• 第三个位置：显示第三个拾取点的位置。

间隙

• 第一个对象：显示第一个选定节点。
• 第二个对象：显示第二个选定节点。
• 平均Dist.计算平均距离。
• 最小Dist.显示最小距离。
• 最大Dist.显示最大距离。

可视化

显示测量值

启用/禁用场景中的所有测量值。

颜色方案

定义测量值的显示颜色。可用的颜色有：“橙色”、“红”、“绿”、“蓝”。

测量精度

设置十进制的测量精度。
