RECTANG (指令)

建立矩形聚合線。

查找

建立一條矩形聚合線,從指定的矩形參數 (長度、寬度、旋轉) 和角點的類型 (圓角、倒角或方角)。

將顯示以下提示。

目前的設定: 旋轉=0

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:指定一點或輸入選項

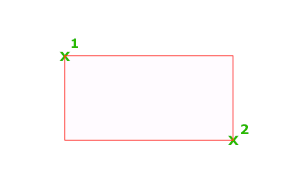

第一角點

指定矩形的一個角點。

其他角點

利用指定的點做為對角點來建立矩形。

區域

使用區域以及長或寬建立矩形。如果「倒角」或「圓角」選項處於作用中,則區域包括矩形角點上的倒角或圓角效果。

標註

利用長度和寬度值來建立矩形。

旋轉

在指定的旋轉角度處建立矩形。

倒角

設定矩形的倒角距離。

高程

指定矩形的高程。

圓角

指定矩形的圓角半徑。

厚度

指定矩形的厚度。

寬度

指定要繪製的矩形的聚合線寬度。
