關於動態圖塊

動態圖塊包含有關在圖面中插入圖塊參考時如何變更其外觀的規則或參數。

動態圖塊可讓您插入一個可變更造型、大小或規劃的圖塊,而非插入多個靜態圖塊定義中的其中一個定義。例如,您可以建立一個可重新調整大小的門圖塊,而無需建立大小不同的多個內部門圖塊。

您可以使用約束參數或動作參數建立動態圖塊。

註:

不建議在同一圖塊定義中同時使用約束定義和動作參數。

加入約束

在圖塊定義中,約束參數可以

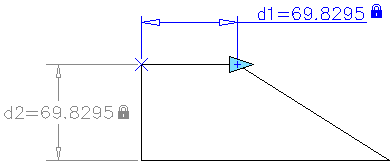

以下範例展示了搭配約束 (灰色) 和約束參數 (藍色掣點) 的圖塊參考。

將圖塊插入至圖面後,便可使用「性質」選項板將約束參數做為性質進行編輯。

加入動作和參數

在圖塊定義中,動作和參數可為插入至圖面的圖塊行為提供規則。

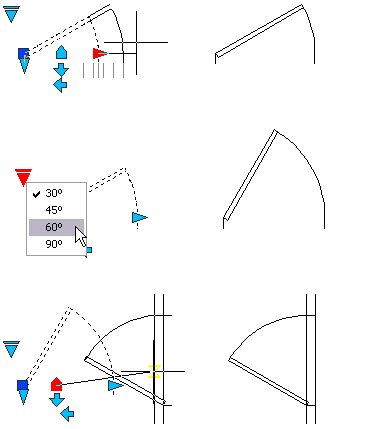

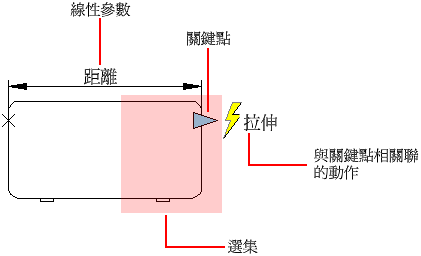

根據指定的圖塊幾何圖形或參數,您可以讓一個動作與該參數產生關聯。在圖面中,參數表示為掣點。編輯掣點時,關聯的動作可確定圖塊參考中將發生的變更。

如同約束參數、動作參數也可以使用「性質」選項板進行變更。
