SUBOBJSELECTIONMODE (系統變數)

篩選將游標置於其上時,亮顯面、邊、頂點還是歷程子物件。

類型:整數
儲存位置:不儲存
初始值:0

在具有許多物件的忙碌 3D 環境中,這這有助於篩選出某些子物件,不選取它們進行亮顯。

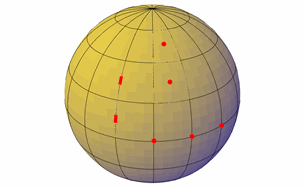

0 子物件篩選關閉時,按住 Ctrl 並按一下可選取面、邊、頂點或歷程子物件。(Shift+F1) 查找

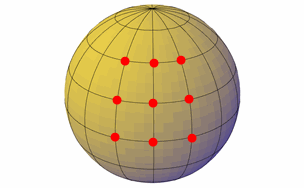

1 僅可選取頂點 (Shift+F2) 查找

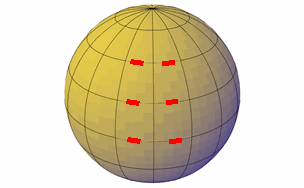

2 僅可選取邊。(Shift+F3) 查找

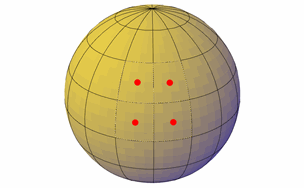

3 僅可選取面。(Shift+F4) 查找

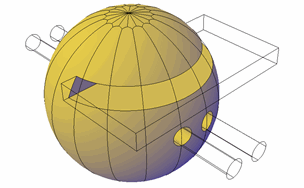

4 僅可選取複合物件的歷程子物件。(Shift+F5) 查找

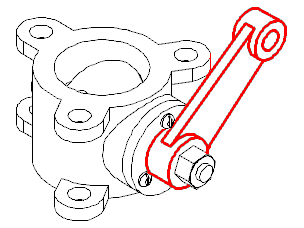

5 僅圖面視圖中的元件可用於選取。 查找

如果要選取整個物件,可關閉子物件篩選。也可以按 Ctrl 的同時按一下,來選取面、邊和頂點。

篩選設定為頂點時,您無法選取面、邊或歷程子物件。

篩選設定為邊時,您無法選取面、頂點或歷程子物件。

篩選設定為面時,您無法選取邊、頂點或歷程子物件。

篩選設定為歷程子物件時,您僅能選取在聯集、差集或交集作業期間移除的物件部分的線架構表現法。

當篩選已針對圖面視圖設定,您僅可選取圖面視圖中的元件。

子物件選取篩選游標

如果設定了子物件選取篩選,則會在游標旁邊顯示以下影像:

頂點篩選打開
邊篩選打開
面篩選打開
歷程子物件篩選打開
圖面視圖篩選是打開的狀態
子物件不可選取
