TRIM (指令)

修剪物件以與其他物件的邊相接。

查找

若要修剪物件,請選取邊界,然後按 Enter。選取要修剪的物件。若要將所有物件用做邊界,請在第一次出現選取物件提示時按 Enter。

將顯示以下提示。

選取切割邊

指定一個或多個物件以作為修剪用的邊界。TRIM 可將要修剪的切割邊和物件投影到目前使用者座標系統 (UCS) 的 XY 平面上。

註: 若要選取包括圖塊的切割邊,您只能使用單一選取,即「框選」、「籬選」和「全選」選項。
選取物件
個別指定物件。
全選
指定圖面中的所有物件都可以用作修剪邊界。

要修剪的物件

指定要修剪的物件。如果可能有多個修剪結果,則第一個選取點的位置將決定結果。

按住 Shift 後再選取要延伸的物件

延伸所選物件,而不是修剪這些物件。此選項提供了一種在修剪和延伸之間進行切換的簡單方式。

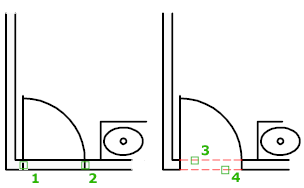

籬選

選取跨越選取籬選線的所有物件。選取籬選線是一系列您可以使用兩個或多個籬選點來指定的暫存線段。選取籬選線並不形成封閉迴路。

框選

選取處於兩點所定義之矩形區域內的物件以及與該區域相交的物件。

註: 某些要被修剪的物件的框選不明確。TRIM 以從第一個點到第一個遇到的物件之間的順時鐘方向,沿矩形框選框,來決定選取。

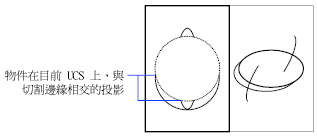

投影

指定修剪物件時所使用的投影。

指定不投影。此指令只會修剪在 3D 空間內與切割邊相交的物件。

UCS

指定投影到目前 UCS 的 XY 平面。此指令會修剪在 3D 空間內不與切割邊相交的物件。

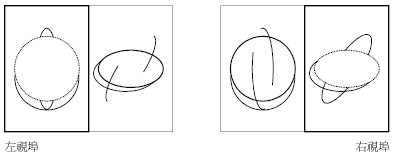

指定沿著目前的檢視方向投影。此指令會修剪在目前視圖中與邊界相交的物件。

決定物件是要修剪於其他物件的外推邊,還是只修剪到與其在 3D 空間內相交的物件。

延伸

沿著自然路徑來延伸切割邊,以在 3D 空間中與某物件相交。

不延伸

指定物件只修剪於與它在 3D 空間內相交的切割邊。

註: 修剪填充線時,不要將「邊」設為「延伸」。否則,在修剪填充線時,即使間隙公差已設定為正確的值,修剪邊界之間的間隙仍將無法彌合。

刪除

刪除選取的物件。此選項提供了一種不用結束 TRIM 指令,就可以刪除不需要物件的簡便方式。

退回

倒回由 TRIM 指令所做的最新變更。
