關於定義圖塊

您可以藉由將圖塊相關聯並為其命名的方式來建立圖塊，或者選擇建立要當做圖塊使用的圖面。

在圖面中建立圖塊

圖塊基本上是一個圖塊定義，此定義包括圖塊名稱、圖塊幾何圖形、插入時用於對齊的基準點位置，以及任何相關的屬性資料。您可以在「圖塊定義」對話方塊中或使用「圖塊編輯器」，從圖面幾何圖形來定義圖塊。當建立好圖塊定義後，您便可以在相同或不同圖面中參考此圖塊定義。

以下插圖中的圖塊定義包括名稱、四條線以及位於兩條對角線相交處的基準點。在此範例 (及第二個範例) 中，當儲存圖塊時，系統會將幾何圖形從繪製區中移除。

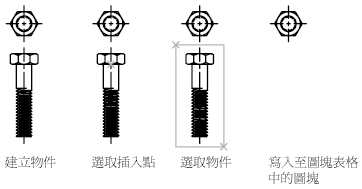

以下插圖顯示在圖面中建立圖塊定義時的一般順序。

建立做為圖塊的圖檔

您可以建立用於做為圖塊插入其他圖面的圖檔。單獨的圖檔易於做為圖塊定義的源檔案來建立與管理。符號的集合可以做為單獨的圖檔在資料夾中儲存與分組。

建立做為圖塊之圖檔的方法包括

• 建立並儲存完整的圖檔。
• 使用 EXPORT 或 WBLOCK (製作圖塊) 建立選取物件，並僅儲存至新圖面。

使用其中任何一種方式，都可以建立可做為圖塊插入到其他圖檔中的一般圖檔。當您需要將不同版本的符號建立為單獨圖檔，或要建立圖檔但不離開目前圖面時，可以使用 WBLOCK。

如果您參考的圖塊是以單獨的圖面 (而不是具名物件集) 為依據，請牢記以下幾點：

• 您可以變更圖面的基準點，以更方便您當做圖塊使用。

  依預設，WCS (世界座標系統) 原點 (0,0,0) 會被當作插入為圖塊的圖檔的基準點。您可以使用 BASE 指令重置基準點，以指定不同的基準點供插入使用。

• 如果您預期原始圖面可能會改變，請考慮貼附圖面做為外部參考，而不是將其做為圖塊插入。

  如果原始圖面在您將其做為圖塊插入後已經更新，則這些變更不會反映在目標圖面中。

• 將圖面做為圖塊插入時，其中並不包括圖紙空間中的物件。

  若要將圖紙空間物件傳送到另一圖面中，請將物件存成圖塊，或將它們儲存到單獨的圖檔，然後將圖塊或圖檔插入其他圖面中。

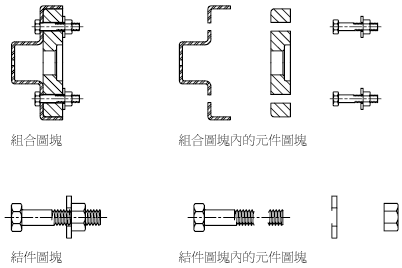

建立巢狀圖塊

包含其他圖塊的圖塊參考稱為巢狀式圖塊。使用圖塊中的圖塊可以簡化複雜圖塊定義的組織結構。

巢狀式圖塊的唯一限制是您不能插入參考本身的圖塊。
