關於矩形建立工具

AutoCAD Mechanical 提供了 AMRECTANG 指令用於建立矩形封閉聚合線。

RECTANG 指令也可透過指定兩個對角點來建立矩形。但是，根據您想插入矩形的位置，您會發現指定兩個對角點可能並非永遠方便。AMRECTANG 指令提供了使用除兩個對角點之外的點來定義矩形的選項。

呼叫指令後不久，如果按空白鍵，起點即會變更。游標會變更以展示目前的起點。

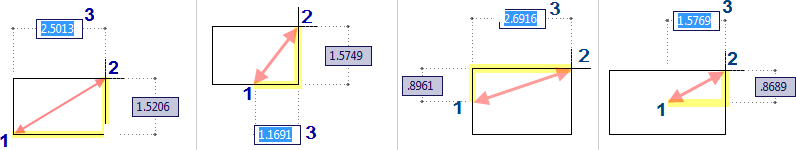

游標	意義
	使用角點做為起點來建立矩形。
	使用底邊中點做為起點來建立矩形。
	使用高度中點做為起點來建立矩形。
	使用矩形中心點做為起點來建立矩形。

指定起點後，您可以選擇變更角點的造型 (圓角或倒角)。您還可以控制是否使用矩形繪製中心線。

隨後，您必須指定定義該矩形的第二點。您可以在繪製區中按一下以指定第二點。如果啟用了標註輸入，您可以透過在工具提示上輸入標註值來指定第二點。



您還可以使用面積以及長度或寬度來定義矩形。如果「倒角」或「圓角」選項處於作用中，則面積計算會將倒角或圓角對角點的影響考慮在內。

AutoCAD Mechanical 提供了其他幾個選項來定義起點和終點。若要存取這些選項，請使用指令行選項來顯示「矩形」對話方塊。
