「熔接設定」對話方塊

修訂 顯示該符號遵循的標準的最新修訂。
使用 ISO 標準 當 JIS 是目前標準時，將啟用對 ISO 相容熔接符號的使用。相應地，將允許 JIS 熔接符號擁有識別線。它還會使得在「符號」清單中提供 ISO 補充熔接符號。如此，便可使這些符號可以在「熔接符號」對話方塊中使用。 註: 此選項僅對 JIS 標準可見。
識別線 定義識別線的外觀。針對 ANSI、GOST 或 JIS 熔接符號，不會顯示此區段。
	線型 定義要用於識別線的預設線型。此選項僅可用於自訂標準。

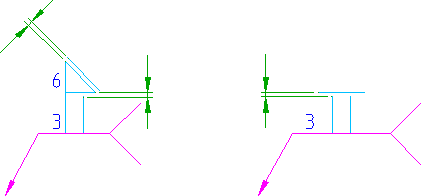

	間隙 設定識別線 (如果已加入) 與參考直線之間的距離。
符號篩選
	品類 指定要顯示在「符號」清單中的符號的品類。
	符號清單 顯示目前製圖標準所支援的一系列熔接類型和補充熔接符號。選取熔接符號前面的勾選方塊，以使其可在「熔接符號」對話方塊中使用。
符號大小
	比例係數 指定熔接類型符號的倍率 (相對於與文字高度設定對應的預設大小)。比例係數也會影響下列項目： 輪廓線符號。 交錯符號 (僅限 ISO 和 ISO 式標準)。 全周符號 (僅限 GB 標準)。 現場熔接符號。 尾叉符號。
	處理間隙 指定第一個和第二個熔接處理之間的間隙。此設定也可以控制處理和輪廓線符號之間的間隙。
引線
	箭頭 為熔接符號指定預設的箭頭類型。 註: 如果您選取標示為「依標準的名稱」的箭頭類型，則箭頭類型會連結至製圖標準主設定的引線箭頭設定。如果主設定變更，則熔接符號的箭頭類型設定會相應變更。
	箭頭大小 為熔接符號指定預設的引線箭頭大小。 註: 如果您選取標示為「依標準的名稱」的大小，則箭頭大小會連結至製圖標準主設定的箭頭設定。如果主設定變更，則熔接符號的箭頭大小值會相應變更。
	顏色 為熔接符號指定預設的引線顏色。 註: 如果您選取標示為「依標準的名稱」的顏色，則箭頭顏色會連結至製圖標準主設定的引線顏色設定。如果主設定變更，則熔接符號的顏色設定會相應變更。
文字
	高度 為熔接符號的符號文字指定預設的文字高度。如果目前標準為「自訂標準」，則您可以指定非標準文字高度。否則，AutoCAD Mechanical 將限制您從清單中選取值。 註: 如果您選取標示為「依標準的名稱」的文字高度，則文字高度會連結至製圖標準主設定中的基準高度設定。如果主設定變更，則熔接符號的文字高度設定會相應變更。
	顏色 為熔接符號的符號文字指定預設顏色。如果文字高度發生變更，則文字顏色將自動變更為與該文字高度對應的預設顏色。文字物件顏色從「物件性質設定」對話方塊設定。 註: 如果您選取標示為「依標準的名稱」的顏色，則文字顏色會連結至製圖標準主設定中的文字顏色設定。如果主設定變更，則熔接符號的文字顏色設定會相應變更。
還原預設 將所有值都返回至製圖標準的預設值。
