AutoCAD Mechanical 會對由製圖標準控制的所有設定進行群組，並將它們儲存至稱為標準的紀要中。

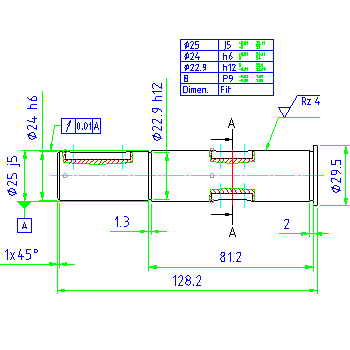

AutoCAD Mechanical 包含了八個此類紀要 (ANSI、BSI、CSN、DIN、GB、ISO、JIS 和 GOST)，並將每個紀要規劃為與製圖標準相符。這些設定可控制 AutoCAD Mechanical 的內建工具如何建立幾何圖形。因此，AutoCAD Mechanical 被認為是以標準為導向的產品。下圖展示了將標準設定為 DIN 時所建立的軸的圖面。請注意註解遵循 DIN 標準的方式。
預設製圖標準
因為 AutoCAD Mechanical 是以標準為導向的，所以為圖面指定製圖標準至關重要。建立圖面時，AutoCAD Mechanical 會自動為圖面指定製圖標準。
如果開啟 AutoCAD 圖面或使用 AutoCAD 樣板 (.dwt) 建立圖面，AutoCAD Mechanical 會為圖面指定最適當的標準 (另請參閱以下有關「建立適用於其他圖面的標準取代和自訂標準」的說明)。您可以輕鬆變更製圖標準。
由製圖標準控制的設定
製圖標準控制標準的以下元素：
-
- Mechanical 物件的行為。
- Mechanical 物件建立在哪些圖層上。
- 這些圖層的性質。
- 文字高度與顏色。
- 用於與「Power 檢視」配合使用的投影設定。
- 標註型式。
- 孔註解表設定與格式。
- 中心線格式。
- 剖面線格式。
- 螺紋線格式。
- 註解文字與引線格式。
- 符號表示格式。
- 材料表 (BOM)、零件表與件號格式。
取代標準的元素
您可以取代所有依賴於標準的設定，以滿足您的特殊需求。程式用標準儲存取代。如果您變更至其他標準，則新標準的圖元會變為作用中狀態。如果您在繪製階段作業中間變更標準，則圖面中已存在的圖面物件不會反映變更。僅新物件才會遵循新選取的標準。如果您變更回原始標準，則之前有效的設定會再次處於作用中狀態。
自訂標準及其重要性
取代標準的元素時，AutoCAD Mechanical 會驗證取代，並且有時會阻止您建立違反標準的設定。若要避免驗證程序，請建立自訂標準並將其選取做為目前的製圖標準。
例如，ANSI 標準限制文字高度的選擇範圍為 0.1、0.12 與 0.24。若要使用其他文字高度，請根據 ANSI 標準建立自訂標準。自訂標準讓您可以將文字高度變更為任何值。所有其他設定均遵循 ANSI 標準。
使其他圖面可以使用標準取代和自訂標準
若要使以後的圖面可以使用自訂標準或標準取代，請將自訂標準或標準取代儲存至樣板圖面 (*.dwt)。如果您將此樣板設定為預設樣板，則無論您何時開啟 AutoCAD 圖面或根據 AutoCAD 樣板建立圖面，預設樣板中標準從屬的設定均會套用至圖面。如果預設樣板與 AutoCAD 圖面/樣板之間存在單位不相符，則 AutoCAD Mechanical 會像未設定預設樣板時一樣執行作業。如果未設定預設樣板，則 AutoCAD Mechanical 會指定 ANSI 標準 (適用於英制圖面) 或 ISO 標準 (適用於公制圖面)。
也可以用 AMSETUPDWG 指令從樣板圖面 (.dwt) 中匯入設定。在繪製階段作業中間匯入設定，類似於在繪製階段作業中間變更製圖標準或變更標準的元素。
