建立特徵控制框符號，並可選擇將其貼附至圖面中的物件。
查找
摘要
您可以從各種 GD&T 符號中進行選取，以透過特徵控制框指定幾何公差。您還可以將常用符號儲存至符號資源庫，並可從功能區中直接點選這些符號。
提示清單
系統會顯示下列提示。
- 選取要貼附的物件
- 將符號貼附至物件。若要放置符號，而不將其貼附至任何物件，請按一下您想放置引線箭頭的位置。如果要放置不含引線的符號，請按一下您要放置符號的位置。
- 起點
- 指定引線箭頭的位置。
- 下一點
- 指定引線下一頂點的位置。 註: AutoCAD Mechanical 會強制第一條引線線段互垂於貼附的物件，並使所有後續線段呈垂直或水平狀態。若要取代此限制，請在移動游標時，按「切換符號引線正投影模式」鍵 (依預設為 Shift+F)。
- 符號
- 將符號放置在最近一次按一下的位置。
- 表面
- 將其他箭頭、引線和參考線加入至符號，以便您可以指向表面，而不是邊。

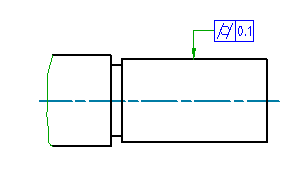

註: 不支援表面指示引線的製圖標準不會顯示「表面」選項。- 起點 - 指定表面指示引線的箭頭位置 (以上插圖中的 1)。
- 下一點 - 指定表面指示引線下一頂點的箭頭位置 (以上插圖中的 2)。
- 符號 - 指定符號的位置 (以上插圖中的 3)。
- 邊 - 移除其他箭頭、引線和參考線，以便您可以指向邊，而不是表面。
- 資源庫
- 可讓您從符號資源庫點選完全規劃的符號，並將其放置在繪製區。
- 符號名稱
- 指定要從符號資源庫中獲取的事先規劃符號的名稱。
- ? - 列示您可以選取的事先規劃符號的名稱。
