關於將幾何圖形對映到事先定義的物件類型

您可以將幾何圖形對映至物件類型，以便 AutoCAD Mechanical 可辨識所建立內容的各個組成部分。

為何將幾何圖形對映至物件類型？

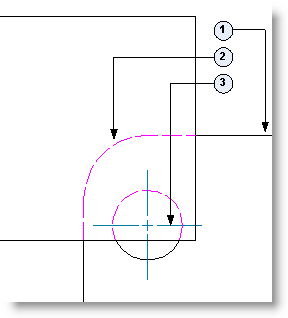

當您在圖面中插入內容時，如果「自動性質管理」處於打開狀態，程式會對其可辨識的物件智慧地發出回應。例如，在隱藏情況中，當外形線展示為隱藏邊時 (僅智慧地隱藏適當的物件)，AutoCAD Mechanical 會自動忽略中心線。

圖例 表示可見邊的線。 表示隱藏邊的線。 中心線，即使重疊，也不會展示為隱藏線。

將幾何圖形對映到物件類型後，AutoCAD Mechanical 能夠將幾何圖形識別為特定物件，並對其套用物件性質設定。物件性質設定是在 AMOPTIONS 中指定的一組規則，用於說明不同物件類型的性質和行為。

所有 AutoCAD Mechanical 指令在執行之前均會檢查「物件性質設定」，並遵循在其中指定的規則。其中隱藏著 AutoCAD Mechanical 所顯現的物件識別智慧行為背後的秘密。

如果不將幾何圖形對映至物件類型會發生何種情況？

不將幾何圖形對映至物件類型無論如何都不會阻止零件或特徵插入繪製區中。如果不將物件類型對映到幾何圖形，AutoCAD Mechanical 將無法識別幾何圖形所代表的是哪種類型的物件。故而無法將物件性質設定套用至該幾何圖形。這意味著 AutoCAD Mechanical 將無法智慧地對該幾何圖形做出反應。

如何對映至物件類型？

在為物件類型預留的圖層上繪製幾何圖形，可將幾何圖形對映至該物件類型。在內容編輯器中，這些圖層稱為內容編輯器圖層。功能區上的「內容編輯器」頁籤提供了可將任何一個常用內容編輯器圖層設定為目前圖層的按鈕。若要存取所有內容編輯器圖層，請使用 AMCLAYER 指令。

在繪製之前，透過將特定內容編輯器圖層設定為目前圖層，您可以直接在該圖層上進行繪製。或者，您可以在任何圖層上進行繪製，稍後再將幾何圖形移至所需的內容編輯器圖層。

內容編輯器圖層是隨選建立的。因此，有時這些圖層不會列示於性質選項板中，也無法透過 LAYER 指令和 AMLAYER 指令列示。在此情況下，使用 AMCLAYER 指令可將所需的內容編輯器圖層設定為目前圖層。此後，內容編輯器圖層將顯示在性質選項板中。
