推拔與斜度符號以比率、百分比值或代碼 (例如莫爾斯號碼) 的形式顯示推拔比率與斜度。
符號表示推拔，而
符號表示斜度。

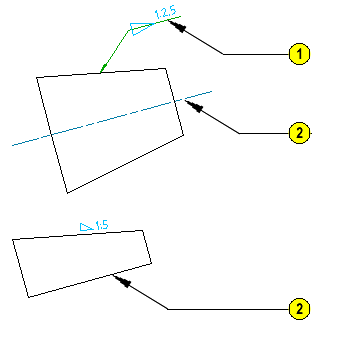

| 符號 | 圖例 |
|---|---|
 |
|
AutoCAD Mechanical 能夠決定您所註解的物件是推拔還是斜度，並自動計算斜度/推拔率。若要使 AutoCAD Mechanical 執行此作業，請在 AutoCAD Mechanical 進行提示時，點選基準線並將符號貼附至斜度/推拔物件。如果不點選基準線，AutoCAD Mechanical 會假設您想手動指定斜度。
點選要貼附的斜度/推拔物件後，繪製區會展示符號的預覽。移動十字游標時，符號的方位會自動變更。您可以沿斜度放置帶有引線的符號 (典型的推拔符號)，也可以放置不帶引線的符號 (典型的斜度符號)。
如果在 AutoCAD Mechanical 進行提示時選取有效基準線，AutoCAD Mechanical 會自動將推拔符號的參考線與基準線對齊，從而使這些線相互平行。如果未點選基準線，可以在將符號放置到繪製區中後手動對齊參考線，然後從清單中點選適當的符號。
AutoCAD Mechanical 可讓您從下拉清單中點選特殊字元 (例如度符號)，並將其做為標註文字的一部分插入。您可以選擇將標註文字展示為理論上的準確值。
自動斜度計算僅在建立符號時可用。AutoCAD Mechanical 會依預設顯示計算的值，但是您可以將其覆蓋。即使您覆蓋計算的值，該值依然可透過下拉清單取得。如有必要，此功能可讓您回復到計算的值。當您編輯已放置在繪製區中的符號時，該下拉清單不可用。
支援的製圖標準
- ASME Y14.5M - 1994
- BSI ISO 3040 - 1990
- CSN ISO 3040 - 1994
- DIN 406 第 11 部分 - 1992
- GB 4458.4 - 2003
- GB/T 15754 - 1995
- ISO 3040:2009(E)
- JIS B 0001-2000
