建立位置表現法

組合檔有一個主位置表現法，表示組合的預設狀態。建立新位置表現法時，將複製此主位置表現法。

建立組合的位置表現法

使用位置表現法透過不同位置展示組合。例如，完全開啟或完全封閉。

1. 在瀏覽器中，按一下以展開「表現法」資料夾。
2. 在「位置」上按一下右鍵，然後選取「新建」。系統會啟用新位置表現法，並將其嵌套在主要位置表現法之下，新位置表現法使用預設名稱 Position1。
3. 除非您變更此名稱，否則其他表現法名稱會以此名稱為基礎遞增編號。
4. 如果適用，在瀏覽器中按一下位置表現法，然後輸入一個新名稱。
5. 為關係和元件建立取代。
6. 按一下「儲存」以儲存變更。位置表現法儲存在組合檔中。

建立模座的位置表現法

當您插入模座時，會建立以下位置表現法：

• 產品開啟
• 頂出
• 關閉
• 自由拖曳

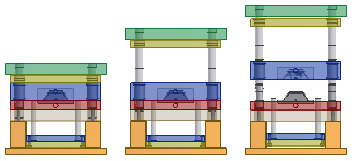

使用位置表現法 (例如產品開啟和頂出) 透過不同位置評估模座，以檢查是否存在干涉或其他違犯。

註: 「模具設計」瀏覽器視圖中未提供「表現法」資料夾。將瀏覽器篩選設定為「模型」或「表現法」瀏覽器，以檢視「表現法」資料夾。展開「位置」節點，以檢視模座位置表現法。

1. 開啟包括目前模座的頂層組合。
2. 在「模型」瀏覽器中，按一下表現法資料夾將其展開。
3. 在「位置」項目上按一下右鍵以建立新位置表現法，或在既有位置表現法 (非主要位置表現法) 上按一下右鍵，然後選取「啟用」。

   組合會進行重新規劃。在啟用模座主要表現法之前，會暫停對模型進行進一步編輯。

4. 檢查變更模座所產生的影響，並決定所需的調整量以適應不同位置。
   • 檢查是否存在干涉。
   • 檢查是否存在間隙違犯。
5. (可選) 啟用自由拖曳表現法，然後進入動力學模擬環境以進行進一步的模具分析。在自由拖曳表現法中所有運動約束均受抑制。
6. 啟用主要位置表現法並返回頂層組合，以便對模具執行進一步的編輯和更新。

註: 使用 Inventor Studio 以動畫展示一系列位置表現法。在圖面中將位置表現法用作覆疊視圖，以透過不同位置展示模具。
