指定文件的標註性質與公差

您可以針對目前的 Inventor 文件，指定您希望標註依預設如何顯示。

同樣地，您可以針對文件指定預設公差行為。

您可以在「文件設定」對話方塊中指定標註和公差的預設選項，但您也可以在「標註性質」對話方塊中存取這些選項。

指定預設標註性質

1. 按一下「工具」頁籤 「選項」面板 「文件設定」 。
2. 在「文件設定」對話方塊的「單位」頁籤中，在「塑型標註顯示」下，選擇您要套用至標註的精確度：
   • 線性標註顯示的精確度。控制線性標註中的小數位數。
   • 角度標註顯示的精確度。控制角度標註中的小數位數。
3. 也可以在「塑型標註顯示」下，選擇您希望標註在草圖中如何顯示：

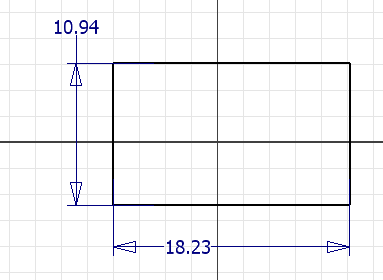

   • 顯示為值。展示標稱標註。

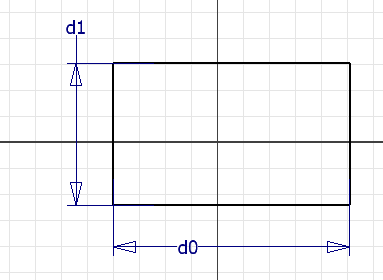

   • 顯示為名稱。以參數名稱展示標註。

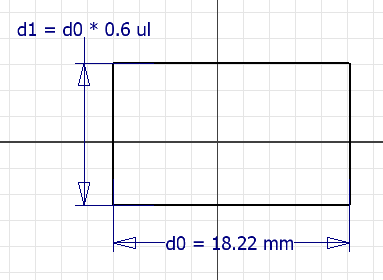

   • 顯示為表示式。以表示式展示標註。

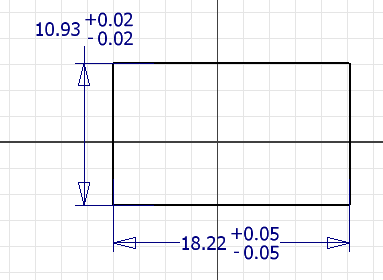

   • 顯示公差。展示標註的公差。

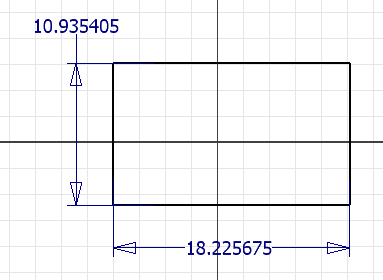

   • 顯示精確值。展示標註值，並忽略所有精確度設定。

4. 按一下「套用」以套用設定並繼續使用「文件設定」對話方塊，或按一下「確定」以完成作業並結束指令。
   註: 您也可以在草圖中的任何標註上按一下右鍵，然後選擇「標註性質」，以存取及編輯標註性質。在「標註性質」對話方塊中，按一下「文件設定」頁籤。

設定公差預設

1. 按一下「工具」頁籤 「選項」面板 「文件設定」 。
2. 在「文件設定」對話方塊的「預設公差」頁籤中，選擇以下其中一項或兩項：
   • 使用標準公差值。在建立標註時，使用在此頁籤上設定的精確度和公差值。使用「線性」和「角度」欄位，以將公差設定套用至採用特定精確度的標註。
   • 匯出標準公差值。使用在此頁籤上設定的精確度和公差值，將標註匯出到圖面中。按一下「線性」和「角度」欄位，以將公差設定套用至採用特定精確度的標註。
3. 按一下「套用」以套用設定並繼續使用「文件設定」對話方塊，或按一下「確定」以完成作業並結束指令。
   目前零件文件中未套用公差的所有標註，將以變更後的值更新。

   註: 注意事項：您也可以在草圖中的任何標註上按一下右鍵，然後選擇「標註性質」，以存取及編輯文件的公差設定。在「標註性質」對話方塊中，按一下「文件設定」頁籤。
