建立和編輯雲形線

2D 和 3D 雲形線是半徑會不斷變更的曲線。Inventor 支援兩種類型的雲形線：插補雲形線和控制頂點雲形線。

插補雲形線會通過一系列點 (稱為擬合點)。您可以使用點上的控點來修改曲線。在圖形視窗中，插補雲形線端點為方形，而沿著曲線的擬合點為菱形。

控制頂點雲形線由控制框定義。建立雲形線時，控制框會顯示為建構線。框上的控制頂點 (顯示為圓) 會影響雲形曲線。雲形線的起點和終點與控制框相切。

您可以部分或完全約束雲形線點。繪製曲線時將約束推論至既有幾何圖形，或稍後再加入約束和標註。

建立插補雲形線

在作用中的草圖中，按一下「草圖」頁籤「建立」面板 >「插補雲形線」(2D)，或「3D 草圖」頁籤「繪製」面板「插補雲形線」(3D 草圖)。
在圖形視窗中，按一下以設定第一個點或按一下既有點。
繼續按一下以建立擬合點。若要封閉迴路，請在起點上按一下右鍵，並選擇「封閉曲線」。

建立控制頂點雲形線

在作用中的草圖中，按一下「草圖」頁籤「建立」面板「控制頂點雲形線」 (2D)，或按一下「3D 草圖」頁籤「繪製」面板「控制頂點雲形線」 (3D 草圖)。
在圖形視窗中，按一下以設定第一個點或選取既有點。
繼續按一下以建立頂點。
完成後，按一下「確定」以完成雲形線，並結束指令，或按一下「套用」以完成雲形線，並建立更多雲形線。

變更雲形線類型

在插補雲形線上按一下右鍵，然後選擇「轉換為 CV 雲形線」。
在控制頂點雲形線上按一下右鍵，然後選擇「轉換為插補」。
註: 如果轉換雲形線後又轉換回來，則雲形線的擬合點或控制框將與原始雲形線不同。初始轉換會建立最適合的雲形線，並加入更多點或頂點。

編輯插補雲形線

請執行下列任一動作：
- 拖曳一點，以將其重新定位；拖曳端點，以重調造型大小。
- 拖曳雲形線，以將其移動或重新定位。
- 若要編輯曲線的造型，請在相切控點上按一下右鍵，然後選擇「啟用控點」。然後，拖曳相切控點來調整雲形線造型。
- 若要刪除雲形線，請選取該雲形線並按 Delete。
- 若要加入點，請以滑鼠右鍵按一下該雲形線，然後選擇「插入點」。然後，按一下曲線以加入一個或多個點。完成後按 Esc。
- 若要封閉曲線，請在起點上按一下右鍵，並選擇「封閉曲線」。
- 若要刪除一點，請選取該點並按 Delete。
  提示: 若要刪除雲形線但保留擬合點，請將這些點轉換為中心點，然後選取雲形線並按 Delete。
- 若要分割雲形線，請在該點上按一下右鍵，然後選擇「分割雲形線」。
- 若要反轉編輯，請在雲形線上按一下右鍵，然後選擇「重置控點」或「重置所有控點」。
- 若要變更擬合方式，請在雲形線上按一下右鍵，然後選擇下列其中一項：
  - 「標準」。在點之間建立平滑連續的曲線。
  - 最小能量。產生具有高可見性和更好的曲率分佈的平滑曲線。由於「最小能量」雲形線包含更多資料，因此使用它們產生的曲面需要較長的計算時間，並會建立較大的檔案。
  - AutoCAD。使用 AutoCAD 雲形線擬合方式。使用「AutoCAD」擬合方式的插補雲形線不具有控點，並不適用於建立 A 類曲面。
- 若要調整雲形線張力，請在雲形線上按一下右鍵，然後選擇「雲形線張力」。將滑棒拖曳至 100 以鎖緊曲線；拖曳至 0 以使其更鬆 (開放角度更大)。完成後按一下。調整雲形線張力，可自動將該雲形線轉換成「最小能量」擬合方式。

編輯控制頂點雲形線

請執行下列任一動作：
- 拖曳控制頂點，以將其重新定位。拖曳端點，以重調造型大小。
- 拖曳控制框，以變更雲形線的造型。
- 拖曳雲形線，以將其移動。
- 若要刪除雲形線，請選取該雲形線並按 Delete。
- 若要將頂點加入至控制框，請在雲形線上按一下右鍵，然後選擇「插入頂點」。然後按一下框，以加入一個或多個頂點。完成後按 Esc。
- 若要刪除頂點，請選取該頂點並按 Delete。
  註: 僅當雲形線有四個或更多控制點 (包括起點和終點) 時，才能刪除控制點。
- 若要打開和關閉控制框的可見性，請在其上按一下右鍵，然後選擇「多邊形的可見性」。

展示如何建立控制頂點雲形線

直觀顯示雲形線曲率

曲率是曲線或曲面之間平滑度的精確表示。方向的變更速率稱為曲率。您可以顯示曲率梳，以在 Inventor 中直觀顯示雲形線曲率和整體平滑度。

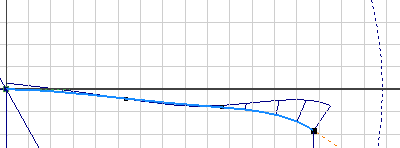

曲率梳會透過從曲線向外輻射的一系列連接的脊線來展示曲率。較長的脊線表示曲率較大的區域，較短的脊線表示曲率較小的區域。每個脊線的長度等於在該點的雲形線曲率，調整視圖比例。脊線尖端的走勢可指示雲形線曲率的連續情況和平滑情況。

若要檢視雲形線的曲率，請在雲形線上按一下右鍵，然後選擇「顯示曲率」。
若要調整曲率梳的顯示，請在雲形線上按一下右鍵，然後選擇「設置曲率顯示」。
- 梳密度。指定脊線之間的間距。
- 梳比例。指定脊線的比例 (長度)。
