圖面

大型組合的快速圖面視圖

組合中的任何「快速」模式資料都可用於加快精確視圖和點陣式視圖的預覽和放置。

註: 舊式組合和零件必須移轉至 Inventor 2015。

建立圖面視圖時，如果您選取「僅點陣式視圖」選項，則可在極短的時間內產生包含「快速」模式資料的大型組合視圖。

註: 良好效能的取得，將取決於模型的大小，同時還需要將零件和組合移轉至最新版。

「檔案開啟選項」對話方塊中的「快速開啟」新選項，可讓您快速開啟圖面。當您選取「快速開啟」時，系統不會嘗試尋找或解析圖面參考的任何檔案。開啟後，圖面會表現得好像開啟時不存在任何檔案參考一樣。您可以輸入並儲存編輯。

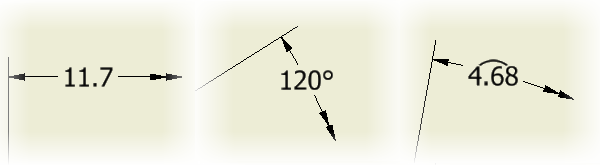

建立線性、角度或弧長前部縮短標註。執行「標註」指令，選取兩條參考直線或邊，或選取一個弧，然後按一下右鍵以顯示功能表。在「標註類型」清單中，選取前部縮短標註的所需類型，並將標註放置在圖面中。

按兩下件號的任意位置進行編輯

您可以按兩下編輯件號以取代件號物件，或者編輯或取代顯示的值。

將分割表格移至另一張圖紙

您可以使用瀏覽器樹將分割圖面表格 (一般、孔表格和零件表) 移至另一張圖紙。

保持零件表自動排序

「排序零件表」對話方塊中加入了一個新選項：「更新時自動排序」。選取此選項後，您的排序設定將對特定零件表永久有效。當您在對話方塊中按一下「確定」時，該選項便會執行。打開「更新時自動排序」之後，便無需在加入或移除零件後手動重新排序零件表。

在視圖標示中指出圖面視圖關聯式圖紙參考

將切割視圖 (剖面/詳圖) 移至其他圖紙後，您可以輕鬆找到正確的圖紙。「視圖標示性質」現在包括「父系圖紙名稱」和「父系圖紙索引」。將父系視圖移至其他圖紙，或者修改圖紙名稱或索引後，字串值會隨之更新。

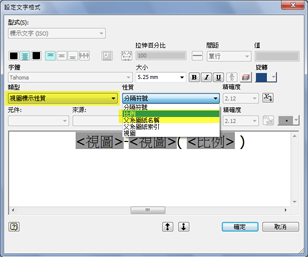

加入或編輯視圖標示後選取「<父系圖紙名稱>」和「<父系圖紙索引>」，便可以啟用這兩個性質。

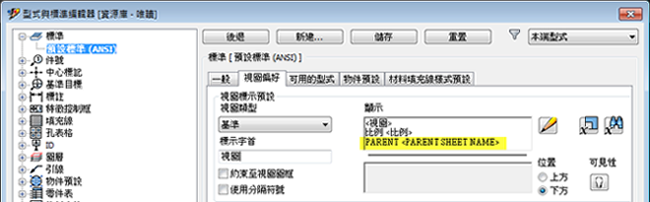

性質還會加入到「型式與標準編輯器」

「標準」

「視圖偏好」

「顯示」中的預設視圖標示中。
