練習 3：執行工作流程

執行工作流程時，AutoCAD Map 3D 會列示指定資料夾中的 SDF 檔案。然後建立一個顯示管理員群組，以容納建立的圖層。它會連接至指定資料夾中的 SDF 檔案。對於指定資料夾中的每個圖面，它會與其連接、將圖層加入至「顯示管理員」，並將圖層移動至新群組。

它將目前地圖儲存成 DWG 檔案 (將所有圖徵轉換為圖面物件)。然後，將每個顯示管理員圖層儲存至可與其他 ProdName 使用者共用，或載入至 Autodesk Infrastructure Map Server 的 AutoCAD Map 3D 檔案。

註:

此練習使用您在〈練習 2：自動執行 AutoCAD 指令〉中修改的工作流程。

執行工作流程的步驟

1. 在「工作流程設計器」中從〈練習 2：自動執行 AutoCAD 指令〉開啟工作流程 (如果尚未開啟)。
   • 在「工具」頁籤、「工作流程」面板的清單中，選取您建立的工作流程。
   • 按一下 (編輯工作流程)。
2. 在「工作流程設計器」中，按一下 。

   在每個工作流程步驟的右上角都會顯示綠色的勾選標記。這些勾選標記表示動作已成功執行。

3. 按一下標題列中的「x」關閉「工作流程設計器」。

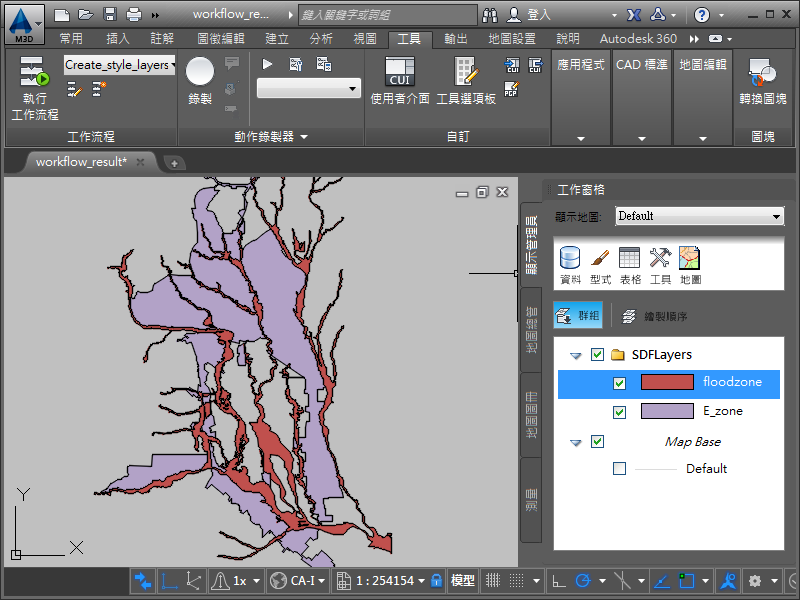

   圖層會加入至地圖並加入至新顯示管理員群組。系統會提示您指定 DWG 檔案的名稱和位置。.layer 檔案會儲存至動作中指定的位置。

您現在所處的位置

圖層已加入至地圖並儲存在您建立的群組中。
