在此工作中，您將解釋四種不同的迴路結果。
-
確保僅選取了「模具四面體」和「通道」圖層，並已除選所有其他圖層。
-
根據需要進行旋轉、平移和縮放，以查看顯示的迴路結果。
-

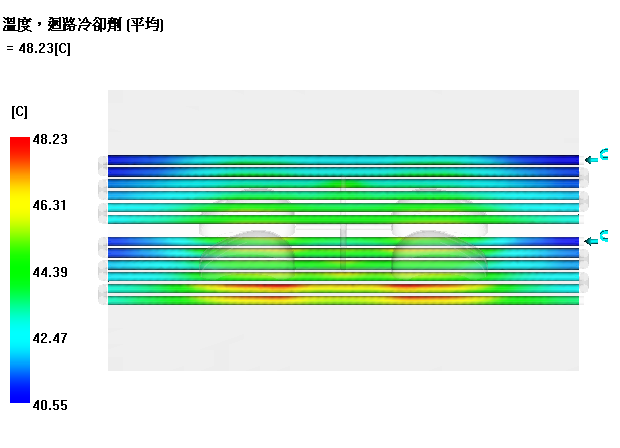

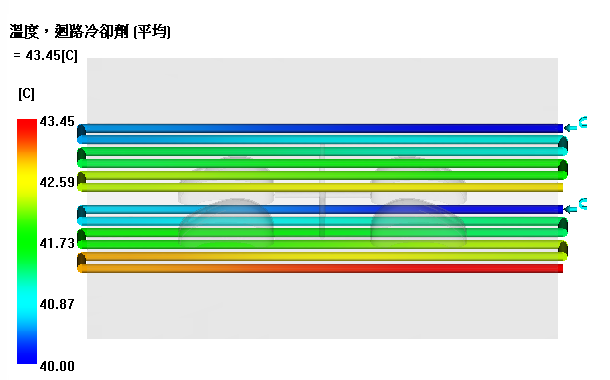

在「研究工作」清單中，按一下「溫度，迴路冷卻劑 (平均)」結果。
溫度的增量小於 2 - 3°C 時最佳。公模仁略大於該準則。
-
按一下「迴路雷諾數」結果。
結果剛好為雷諾數 10,000，這是因為之前就是輸入此值來計算流速的。
-
按一下「迴路流速」結果。
達到雷諾數 10,000 所需的流速只要超過 3 l/min 即可。此流速並不高，因此模具可能不會受到流速限制。
-
按一下「溫度，模具與迴路之間的介面 (平均)」結果。
此結果在比冷卻劑入口溫度高不到 5°C 時最佳。公模仁中有些位置大於此所需值。
可透過以下作業改進這些結果：
- 提高冷卻劑流速。
- 增加冷卻通道/迴路。
- 延長週期時間。
