在此工作中，您將解讀四種不同的迴路結果。
-
確保僅選取了零件和通道圖層。所有其他圖層應為除選狀態。
-
根據需要進行旋轉、平移和縮放，以查看顯示的迴路結果。
-

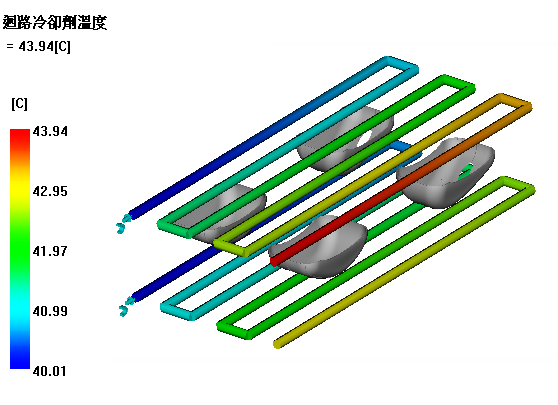

在「研究工作」清單中，按一下「迴路冷卻劑溫度」結果。
溫度增量超過 2 - 3°C 時會出現問題。公模仁略大於該準則。
-
按一下「迴路雷諾數」結果。
結果剛好為雷諾數 10,000，這是因為之前就是輸入此值來計算流速的。
-
按一下「迴路流速」結果。
達到雷諾數 10,000 所需的流速只要超過 3 l/min 即可。此流速並不高，因此模具可能不會受到流速限制。
-

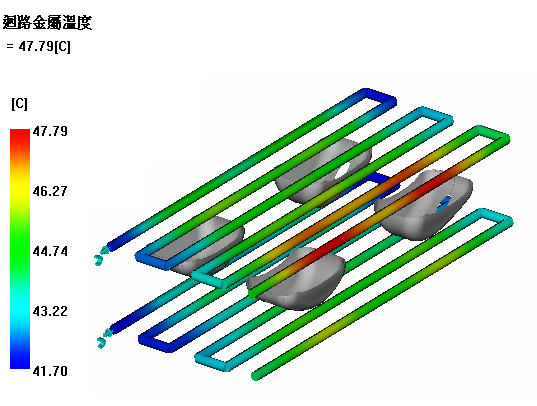

按一下「迴路金屬溫度」結果。迴路金屬溫度在比冷卻劑入口溫度 (在本案例中為 40°C) 高不到 5°C 時最佳。迴路冷卻劑溫度和迴路金屬溫度均指示有問題。
可透過以下作業改進這些結果：
- 提高冷卻劑流速。
- 增加冷卻通道/迴路。
- 延長週期時間。
