翹曲約束對話方塊

若要存取此對話方塊，請執行翹曲分析，選取「摘要」窗格中的「翹曲」頁面，然後選取翹曲結果。

提示: 您也可以按一下 (「結果」頁籤 > 「結果」面板 > 「翹曲約束」)，來存取此對話方塊。

可在此對話方塊的頂部定義點的 X、Y 與 Z 座標，將使用這些點來定義模型中的翹曲。

翹曲的顯示方式有以下兩種：

錨定平面

• 「錨定平面」選項可讓您在模型上定義三個點，透過這三個點來計算模型翹曲的錨定平面。
  • 定義的第一個點是錨點。

    它在所有方向 (X、Y、Z) 都受約束。

  • 定義的第二個點只能在 (X) 方向移動。
  • 定義的第三個點只能在 (X 與 Y) 方向移動。
  提示: 若要重調錨定平面圖示大小，可同時按住 shift 與滑鼠左鍵，在螢幕上往上及往下移動游標。您也可以選取一個錨點，然後將它拖曳至新位置。

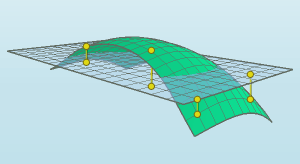

最佳擬合

• 「最佳擬合」選項會使用參考點。參考點是零件上的位置，需要對這些位置進行監控以符合尺寸。可以定義任意數量的參考點。最小化參考點的平均撓曲，可確定最佳擬合平面以及平面相對於零件的傾斜度。零件剩餘部分的撓曲結果係指相對於最佳擬合平面而言。

此對話方塊的「標稱最大撓曲」區段用於「翹曲指標」結果，以指定零件上所允許的最大平面外撓曲。此資訊可用來評估模型不同區域中的翹曲等級。

註: 「撓曲」結果不需要「標稱最大撓曲」，因為撓曲程度由零件不同區域的顏色來定義。

對話方塊元素

錨定平面	使用錨定平面來測量零件針對指定平面的撓曲。
最佳擬合	使用最佳擬合技術來測量零件針對所配向平面的撓曲，以便在放置變形幾何圖形時使總位移盡可能小。這是預設方法。如果已選取參考點，則只會最小化這些點的總位移。
X、Y 與 Z 座標	按一下模型或輸入 X、Y 與 Z 座標，以在模型上指定將用來計算零件撓曲的點。
參考點清單	包含已經指定的所有參考點清單。
加入	將 X、Y 與 Z 座標加入至參考點清單。
刪除	從參考點清單中刪除所選座標。
修改	改變所選座標。
標稱最大撓曲	指定要在翹曲評估中使用之允許的平面外撓曲值上限。
還原預設值	將「標稱最大撓曲」設定回其預設值。
