撓曲，所有影響結果

「撓曲，所有影響」結果會結合差異冷卻、差異收縮與配向影響，以展示最終零件翹曲。

此結果是以兩種方式之一進行計算。

• 針對一個錨定平面，其中在零件上指定三點來定義一個平面。測量翹曲零件相對於此平面的撓曲。
• 變形幾何圖形會針對最佳擬合平面進行測量。定義平面時，應使參考點的總位移盡可能小。可根據需要，指定任意多個參考點。

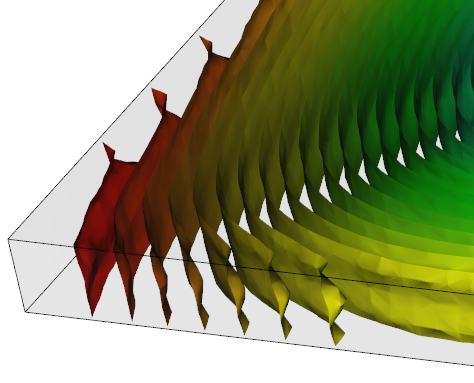

提示: 若要透過 3D 零件厚度檢視翹曲，請將結果顯示改為「輪廓線」(在「研究工作」窗格中的結果名稱上按一下右鍵，然後選取「性質」 > 「方法」頁籤 > 「輪廓線」)。

Dual Domain 零件僅展示表面輪廓線，但翹曲通常可以透過厚度推論出來。

使用此結果

檢查零件的撓曲範圍，並確保結果在公差範圍內。

小型撓曲可以使用「出圖性質」對話方塊中「撓曲」頁籤上的「比例係數」設定加以放大。

撓曲結果可用動畫呈現。動畫會說明零件從原始零件形狀到最終撓曲的幾何圖形的形狀變化。

檢查事項

研究特定撓曲結果，以確定導致零件變形的主要因素。然後可以繼續執行集中解決。
