複製零件

在此工作中，您將複製零件，以製作雙母模仁工具。

按一下 (「常用」頁籤 > 「模具類型」面板 > 「多模穴」)。

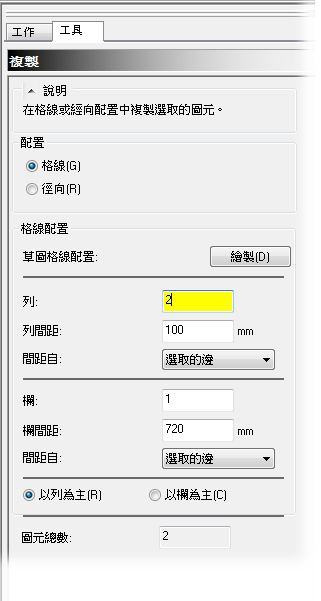

按一下 (「幾何圖形」頁籤 > 「配置」面板 > 「配置重複」)。
1. 選取「格線」。
2. 輸入 2 列。
3. 輸入 100 mm 的列間距。
4. 從下拉式方塊選取「選取的邊」間距。
5. 輸入 1 欄。
6. 按一下「確定」。

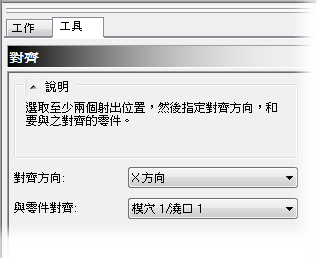

按一下 (「幾何圖形」頁籤 > 「配置」面板 > 「對齊」)。
1. 選取「X 方向」做為對齊方向。
2. 按住 Ctrl 鍵並選取兩個射出位置。
3. 從「與零件對齊」欄位中選取「模穴 1/澆口 1」。
4. 按一下「確定」。
