母模仁重量結果

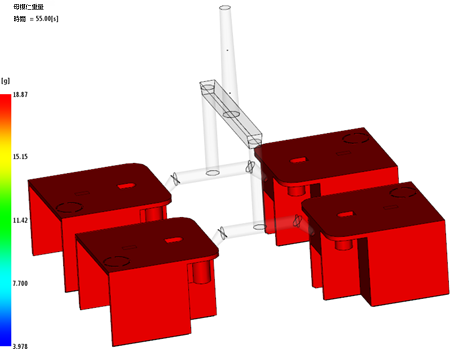

母模仁重量結果會展示多模穴模具中每個母模仁的計算重量。

產生的此結果適用於下列網格類型：

• 中間平面
• Dual Domain
• 3D

下列成型製程：

• 熱塑射出成型
• 熱塑雙色成型
• 共射出成型
• 雙組份射出成型
• 反應式成型
• 微晶片封裝
• 熱塑微細發泡射出成型

以及包括以下分析的分析順序：

• 充填

使用此結果

母模仁重量結果會於寫入時展示母模仁的重量。它可以使用動畫顯示，並隨時間變更。即使模型中只有一個母模仁，也同樣會寫入結果。此結果為時間系列結果，會於數個時間步長寫入，因此您也可以建立一段時間內的 XY 出圖。

對於 Dual Domain 與中間平面模型，結果會在三角形零件元素或零件樑上建立出圖，並排除饋送系統。

對於 3D 模型，母模仁重量結果會在四面體元素上建立出圖，因此應為母模仁元素指定零件 (3D ) 元素類型。零件嵌入件或公模仁元素不會包括在此結果中。饋送系統可以塑型為樑元素或具有熱流道 (3D) 或冷流道 (3D) 性質類型的四面體元素。

檢查事項

• 在包含多個相同零件的多模穴模具中，每個零件的重量都應該相同。如果存在差異，表示部分零件未充填；請檢查流道系統。



• 檢查模具中每個元件的重量，並與預期重量相比較。如果結果與預期不符，請考慮變更材料或變更設計。
