此結果會在用於分析的溫度方程式中提供來源項。請先查看此結果，判斷模具中產生焦耳熱的位置，以及是否為預期位置。
獲得此結果
網格類型：
Dual Domain
3D
分析順序包括：
- 冷卻 (FEM)
依預設，此結果不會顯示在「研究工作」窗格中。您可以按一下
()，在執行分析後將其建立為「新出圖」。「焦耳熱」會列於「可用結果」中。
使用此結果
線圈中的感應電流會導致模具與嵌入件內產生焦耳熱。透過慎選模具中的材料，可使用感應電流在目標區域產生熱。理想狀況下，如果金屬與模具塑型的選擇正確，嵌入件將會加熱到所需的溫度，而模具將保持相對低溫。

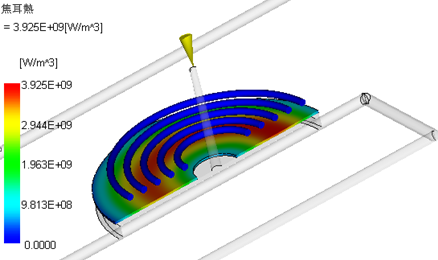

圖 1 展示置於零件正上方之鎳質嵌入件表面所產生的焦耳熱範例。鎳的材料性質使其在感應電流影響下比較容易變熱。
圖 1：鎳嵌入件表面產生的焦耳熱

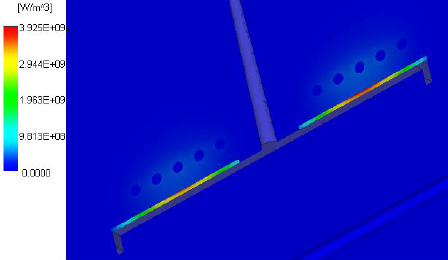

圖 2 展示相同模型中位於割面上的模具/鎳嵌入件組合中產生的熱。由於嵌入件是由較適合產生熱的鎳製成，因此鎳嵌入件中產生的熱會較模具中使用的普通工具鋼更多，特別是在鎳嵌入件相對於周圍模具的表層深度。
圖 2：模具與嵌入件中產生的焦耳熱
檢查事項
- 嵌入件加熱到所需的溫度
- 模具保持相對低溫
- 查看溫度出圖並檢查由焦耳熱導致的溫度上升。如果陣列與位置符合預期，但有不足之處，請考慮提高邊界條件的電流或頻率
- 如果焦耳熱分佈與預期不符，請檢查感應電流是否產生於正確的位置，並檢查磁場，同時可嘗試選擇不同的模具材料或更改模具幾何圖形。
