來源電流密度結果是實際感應線圈本身中的電流出圖。它會顯示產生感應加熱的輸入電流。
獲得此結果
網格類型：
Dual Domain
3D
分析順序包括：
- 冷卻 (FEM)
依預設，此結果不會顯示在「研究工作」窗格中。您可以按一下
()，在執行分析後將其建立為「新出圖」。「來源電流密度」會列於「可用結果」之中。
使用此結果
此出圖是向量出圖，會顯示來源電流方向，並以向量的長度與色彩指示大小。圖 1 是割面上的結果出圖，顯示流通於線圈的 200 amp 輸入電流 (10Hz) 所造成之感應線圈交變來源電流密度範例。線圈中的交變來源電流會於線圈周圍產生交變磁場。

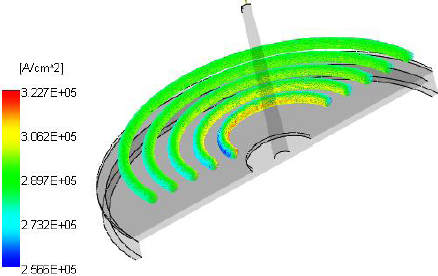

圖 1：線圈中的交變來源電流密度
如果您將輸入邊界條件設為電流，則出圖會顯示感應線圈中的電流方向。這可以讓您確認電流完全遵循線圈的幾何圖形。如果您將邊界條件設為電壓電位，則此結果會顯示感應線圈中產生的電流。
檢查事項
- 向量出圖應遵循線圈的幾何圖形，從高電位端子移向低電位端子。
- 大小應大致相同。
- 線圈中的向量應該對齊。
如果您的出圖與預期不符，請檢查是否有塑型錯誤，或是有不正確的問題規格。
