引發的電流密度結果

「引發的電流密度」結果會展示模具中引發的電流強度，這是模具中的交流磁場結果。

獲得此結果

網格類型：

• Dual Domain
• 3D

分析順序包括：

• 冷卻 (FEM)

依預設，此結果不會顯示在「研究工作」窗格中。您可以按一下 (「結果」頁籤 > 「出圖」面板 > 「新出圖」 > 「出圖」)，在執行分析後將其建立為「新出圖」。「引發的電流密度」會列在「可用結果」中。

使用此結果

引發的電流是一種交流電流，這在表層深度中、在模具嵌入件的表層區域中，或在接觸零件 的嵌入件中應該最強。此出圖可讓您確認這點、取得電流強度，並知道將在何處加熱模具。您還可以查看電流的方向。此結果取決於模具嵌入件的材料性質。圖 1 提供了引發的電流密度結果範例，展示了電流的方向，以及模具嵌入件的表層區域中的較強電流。

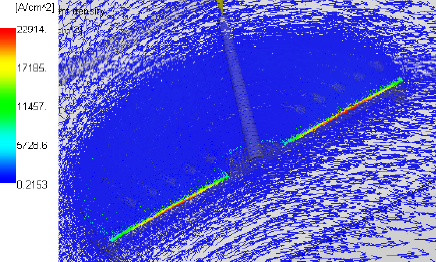

圖 1：模具中引發的電流密度

檢查事項

• 在嵌入件所要加熱的表層區域中，電流應該較強。

如果結果並非如此，請檢查模擬是否失敗。
