此對話方塊可讓您對模型的所選區域重新建立網格。
可使用「重新建立區域網格」指令來對鄰接三角形重新建立網格，以提高特徵表現法的準確度。針對 Dual Domain 模型，建議對模型兩側的三角形重新建立網格。若要啟用此選項，請確定「選取面向圖元」選項
) 已關閉
註: 「重新建立區域網格」指令可用於三角形元素，但無法用於四面體網格。對於 3D 模型，請使用「對四面體重新建立網格」工具。
若要使用此工具，請按一下
)。
註: 許多網格修復工具都牽涉選取或操控節點。請在「圖層」窗格中啟用所需圖層，以確保可以看見及選取零件中的節點。
對話方塊元素
- 選取要重新建立網格的圖元
- 指定要由指定邊長還是「比例」滑棒控制來變更區域。
- 在對話方塊中輸入圖元數目，或選取要重新建立網格的區域。
- 邊長
-
- 從：既有邊長度
- 至：選取的邊長。您可以手動輸入或更新此項目，以反映任何「比例」滑棒調整。
- 預覽
- 按一下「預覽」按鈕，檢視手動輸入邊長將會產生的變更。新網格節點會覆疊在既有網格上，以便評估所提議變更的影響。
-
- 這些變更會在按一下「套用」按鈕後才生效。
- 比例

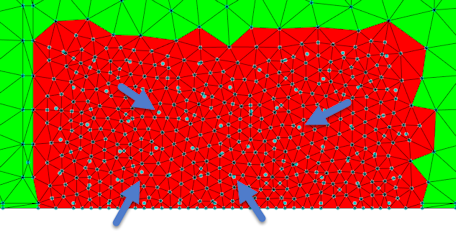

- 調整滑棒比例以檢閱在所選區域中變更邊長的影響。原始節點會在模型上展示為大節點，通常不與基礎網格對齊。此基礎網格為
- 建立為
- 此功能僅在建立新元素時才相關。當「重新建立網格」工具套用至現有元素時，會停用此功能。
- 篩選
- 選取要重新建立網格的區域時，其他網格元素 (例如樑元素或冷卻通道) 可能會被意外選取。將篩選設定為「三角形」，則僅亮顯零件網格。
