磁感應強度結果展示模具中的磁場。
獲得此結果
網格類型：
Dual Domain
3D
分析順序包括：
- 冷卻 (FEM)
依預設，此結果不會顯示在「研究工作」窗格中。您可以按一下
()，在執行分析後將其建立為「新出圖」。「磁感應強度」列示在「可用結果」中。
使用此結果

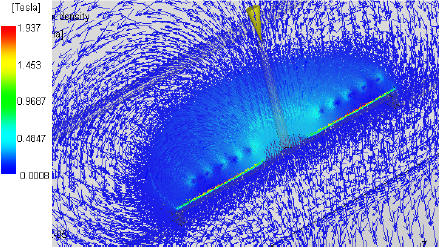

圖 1 展示此向量出圖的範例，使用顏色展示磁場的強度，而向量方向則展示模具中磁場相互作用的方向。在某些情況下，在模具某些區域中的磁場可彼此抵消，這會造成這些區域產生非常少的焦耳熱。磁場強度也可以透過選擇用於嵌入件的材料而抵消。如果是這種情況，可以在此出圖中看出來。
在表層深度區域，或在非常接近與零件接觸之嵌入件表層的圖層中，磁場應該最高。如果該處不是非常高，則使用不同的材料或其他幾何圖形重新設計模具。
圖 1：模具中的磁感應強度結果
檢查事項
- 磁場應該整齊一致，而向量應遵循模具中的特定輪廓線，全部應指示朝相同方向的磁場。
- 磁場的強度應展示嵌入件區域中的低強度區域。如果是這樣，這可能表示磁場正彼此抵消，或選擇用於嵌入件的金屬不理想。
如果出圖無法整齊地顯示，請檢查模型。如果結果看起來正確，但磁場強度偏低，請考慮重新定位嵌入件，或變更嵌入件材料。
