研究記錄

研究記錄是在每次執行分析時產生的，包含描述分析不同方面的多個記錄。研究記錄會報告使用的任何輸入以及遇到的任何警告或錯誤，並提供充填與保壓階段結束時產生的結果摘要。

研究記錄視窗中顯示的不同記錄頁籤取決於您選擇執行的分析順序。

註: 依預設，詳細的分析記錄包含在從 Autodesk Moldflow Insight 匯出的結果檔案中。

提示: 若要將資訊儲存為文字檔，請在相關記錄頁籤上按一下右鍵，然後選取「另存新檔」。

分析記錄

標頭

此部分包含應用程式的版權詳細資料。也會列示順序中執行的所有分析、日期與時間戳記，以及初始階段遇到的任何警告或錯誤。

分析輸入摘要

此部分會列示為分析指定的所有輸入。您可以使用此部分來確認所有輸入是否正確。會描述下列資訊：

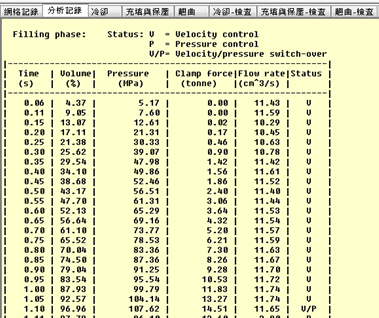

分析進度表格

此部分包含分析進度表格，該表格提供分析中每個時間步長的表格格式結果。在充填階段，您可以看到充填的母模仁體積、母模仁中的壓力、鎖模力以及流速與分析時間的關係。保壓階段，會報告某段時間保壓的母模仁百分比。

註: 在「射出壓縮」分析中，當關閉模具時，體積百分比值以最終母模仁厚度為基礎。因此，在壓力機壓縮開始之前，體積百分比值可能超過 100%。

結果摘要

根據所選分析順序，分析記錄的此部分會報告多種結果。報告的結果範例包括所需的鎖模力與建議的螺桿速度曲線、整體溫度、模壁剪應力、凝固層比率、剪切率、母模仁溫度結果及體積收縮結果。

除了分析記錄之外，在分析期間還建立了其他記錄，包括：
