解析模型是對結構實體模型之完整工程描述的簡化 3D 表現法。解析模型由共同形成工程系統的結構元件、幾何圖形、材料性質和荷載所組成。
結構的解析模型由一組結構構件解析模型構成，包括結構中每個元素的解析模型。下列結構元素有結構構件解析模型：「結構柱」、「結構框架」元素 (例如樑和支撐)、「結構樓板」、「結構牆」和「結構基礎」元素。
任何一個結構元素的解析模型都有：
- 例證參數
- 實體材料性質
- 相對於結構構件本身的預設位置
- 相對於投影平面的位置 (依放置或依調整)
解析模型會在您建立實體模型時自動建立，並可匯出至分析和設計應用程式中。

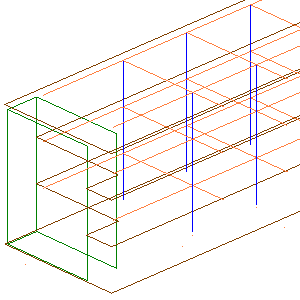

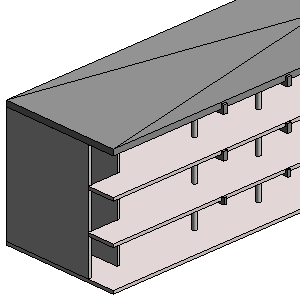

| 實體模型 | 解析模型 |
|---|---|
 |
 |
您可以在 Revit 中表示實體結構的視圖內建立實體模型。您可以將實體模型想成一組製造圖。當您建立實體模型，解析模型的建立會同時發生。Revit 會保留解析模型。
您在實體模型中看到的結構元素的粗糙表現法不是解析模型。解析模型最初依賴實體模型的幾何位置，但可以視為獨立物件。
