具主體或無主體下，繪製區域荷載

在結構樓板或結構牆繪製區域荷載。

1. 按一下「解析」頁籤「解析模型工具」面板 (「載入」)。
2. 按一下「修改 | 放置荷載」頁籤「荷載」面板 (「區域荷載」)。
3. 在性質選項板上，選取「荷載情況」值。
4. 針對「轉向至」參數，選取「專案」或「工作平面」。
5. 在您的模型中繪製適當的區域荷載。例如，選取矩形草圖工具，然後按一下樓板的邊角。

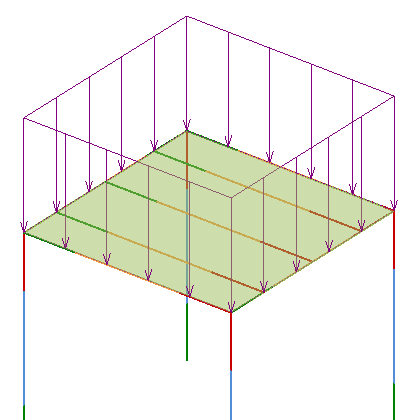

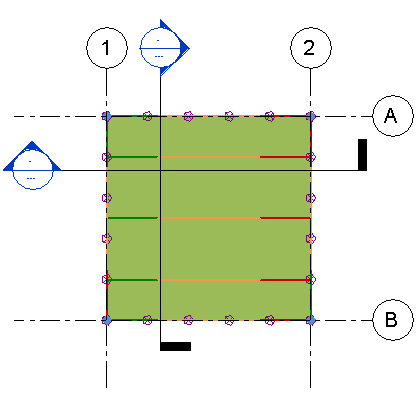

   註: 荷載符號會出現在 3D 解析視圖中，或在立面圖中顯示為箭頭線，如所示的區域荷載表現法。


放置主體區域荷載

僅可選取解析模型用於放置主體荷載。元件的實體幾何圖形將不接受荷載。

1. 完成繪製時，按一下「建立區域荷載邊界」頁籤「區域荷載」面板 (「完成區域荷載」)。
2. 按一下「解析」頁籤「解析模型工具」面板 (「載入」)。
3. 按一下「修改 | 放置荷載」頁籤「荷載」面板 (「主體區域荷載」)。
4. 在性質選項板上，選取「荷載情況」值。
5. 若為「轉向至」參數，請選取「專案」或「主體本端座標系統」。
6. 選取您想要放置荷載例證的元件 (如結構樓板)。區域負載套用至元素範圍。
