繪製參考平面，然後再建立族群幾何圖形，您便可將草圖和幾何圖形鎖點到參考平面。
- 定位新參考平面，使其與規劃的幾何圖形主軸對齊。
- 命名每個參考平面，以便您可將它指定為目前的工作平面。名稱可讓您看見參考平面，以便您可選取它用做為目前的工作平面。
- 指定參考平面的性質，以便讓您在將族群載入到專案時可對它們進行標註。

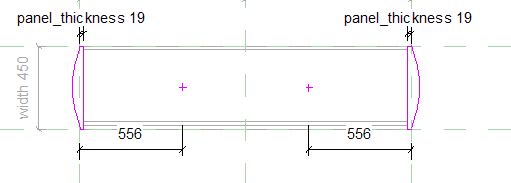

在參考平面的框架中建立的書架族群

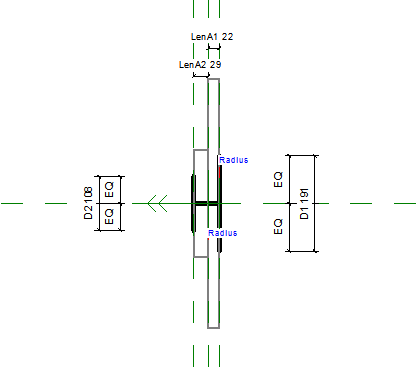

在參考平面的框架中建立的凸緣族群

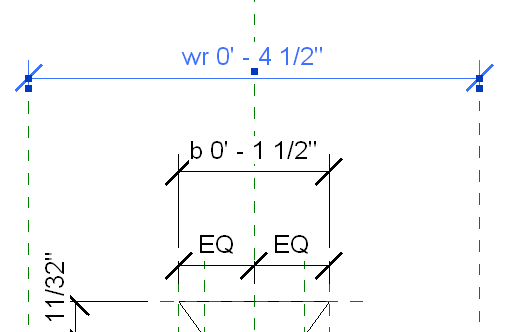

在參考平面的框架中建立的金屬板族群
配置參考平面
- 按一下「建立」頁籤
「基準」面板
(「參考平面」)。 - 指定參考平面的起點和終點。
- 命名參考平面，以便在開啟其他視圖時可以識別它：
- 選取參考平面，然後在「性質選項板」上的「識別資料」下，對於「名稱」，輸入參考平面的名稱。
- 按一下「套用」。
