Vytvoření nového konstrukčního prvku

Tento postup slouží k vytvoření nového konstrukčního prvku v projektu.

1. Na panelu nástrojů Rychlý přístup klikněte na možnost Navigátor projektu .
2. Na kartě Konstrukční prvky najděte kategorii nebo podkategorii Konstrukční prvky, kam chcete přidat nový konstrukční prvek.

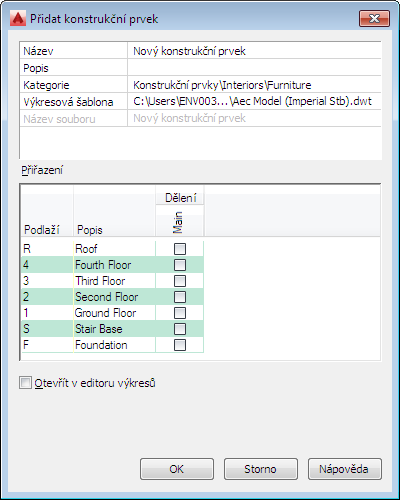

3. Jedním z následujících způsobů otevřete dialog Přidat konstrukční prvek:
   • Klikněte pravým tlačítkem myši na kategorii, do které chcete umístit nový konstrukční prvek, a vyberte možnost Nový Konstrukční prvek.
   • Na panelu nástrojů v dolní části karty Konstrukční prvky klikněte na tlačítko . (V dialogu potom zadáte kategorii.)


4. Definujte vlastnosti konstrukčního prvku:

   Chcete-li...	Pak…
   pojmenovat nový konstrukční prvek	zadejte název. Pokud se číslo projektu použije jako předpona názvů souborů projektu, není nutné zde předponu zadávat. Úplný název s předponou se zobrazuje pod možností Název souboru.
   zadejte popis konstrukčního prvku	klikněte na nastavení pro Popis, zadejte popis konstrukčního prvku a klikněte na tlačítko OK.
   změnit kategorii konstrukčního prvku	vyberte kategorii v seznamu Kategorie. Ve výchozím nastavení je navržena kategorie vybraná v kroku 3.
   vybrat jiný soubor šablony	klikněte na možnost a vyhledejte novou šablonu. Pro konstrukční prvky v projektu software používá výchozí sadu šablon.
   přiřadit konstrukční prvek k hladině a dělení	v tabulce přiřazení vyberte správnou hladinu a dělení. Vyberte požadovaný řádek hladiny a sloupec dělení a zaškrtněte příslušné políčko. Poznámka: Měli byste zaškrtnout pouze jednu hladinu a dělení. Více hladin a dělení vytváří rozsahové konstrukční prvky.

5. Jestliže chcete okamžitě začít pracovat s tímto konstrukčním prvkem, zvolte v editoru výkresu možnost Otevřít.
6. Klikněte na tlačítko OK.
7. Podle potřeby konstrukční prvek upravte.
   • Přidejte ke konstrukčnímu prvku objekty.
   • Vytvořte v prvku reference na konstrukční prvky.
8. Některým z následujících způsobů zavřete konstrukční prvek:
   • Klikněte pravým tlačítkem na konstrukční prvek v Prohlížeči výkresu a klikněte na položku Zavřít.
   • Klikněte na možnost Zavřít Aktuální výkres.
9. Je-li potřeba, kliknutím na tlačítko Ano uložte změny ve výkresu.
10. Chcete-li aktualizovat stromový pohled v Prohlížeči výkresu, klikněte na možnost .
