- Vyberte prostor, pro který chcete upravit vrchol otvoru a klikněte na uzel Upravit povrchy.
- Klikněte na uzel povrchu s otvorem, který chcete upravit.
- Vyberte uzel vrcholu, který chcete změnit.
Uzel Vrchol má tři režimy úprav:
- Přesunout: Tento režim je výchozí. Tento režim použijte k přesunutí vrcholu libovolným směrem. Sousední segmenty jsou v případě potřeby protaženy.
- Odstranit: Tento režim úprav umožňuje odstranit vrchol. Sousední segmenty jsou nahrazeny úsečkou.
- Odsadit hrany: Tento režim úprav umožňuje přesunout vrchol a současně s ním přilehlé hrany hranice prostoru.

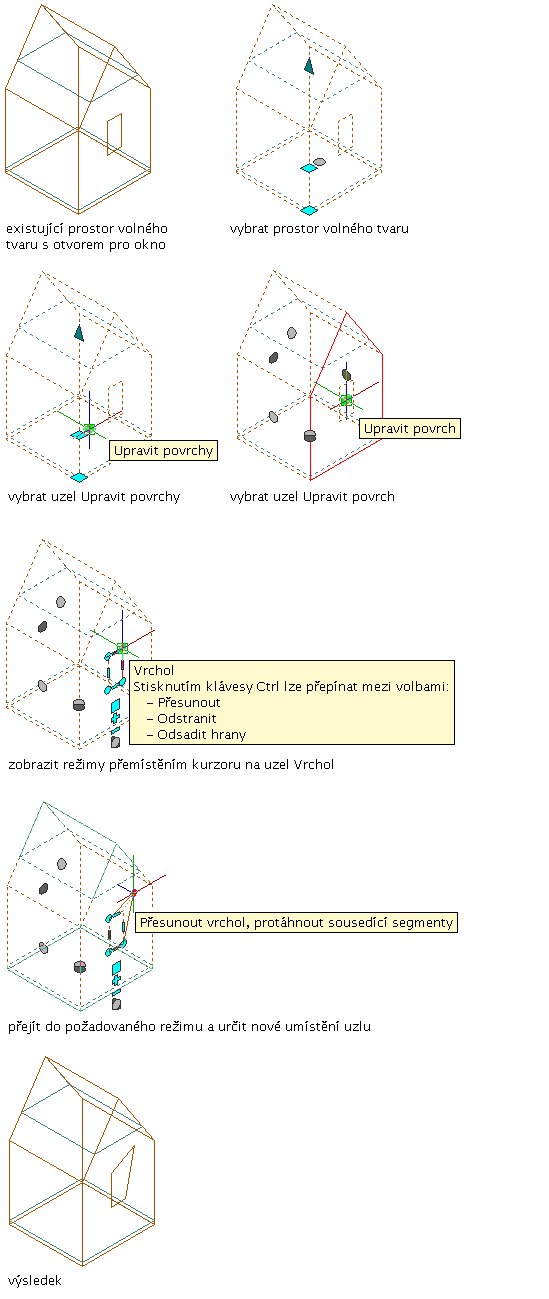

Přemístění vrcholu otvoru okna v povrchu volného prostoru

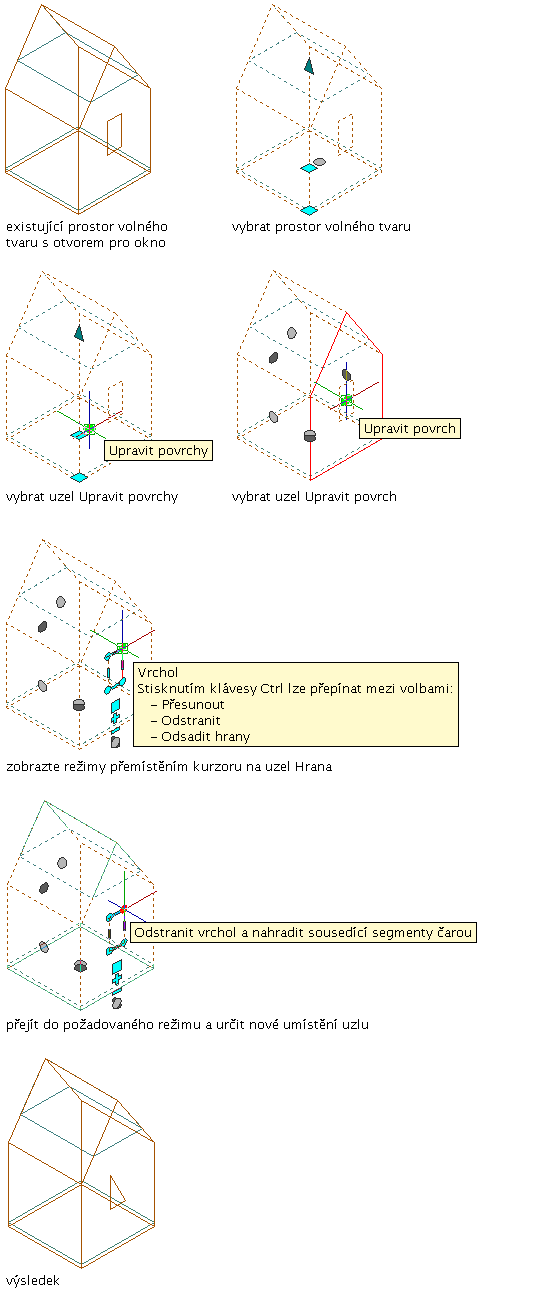

Odebrání vrcholu otvoru okna z povrchu volného prostoru

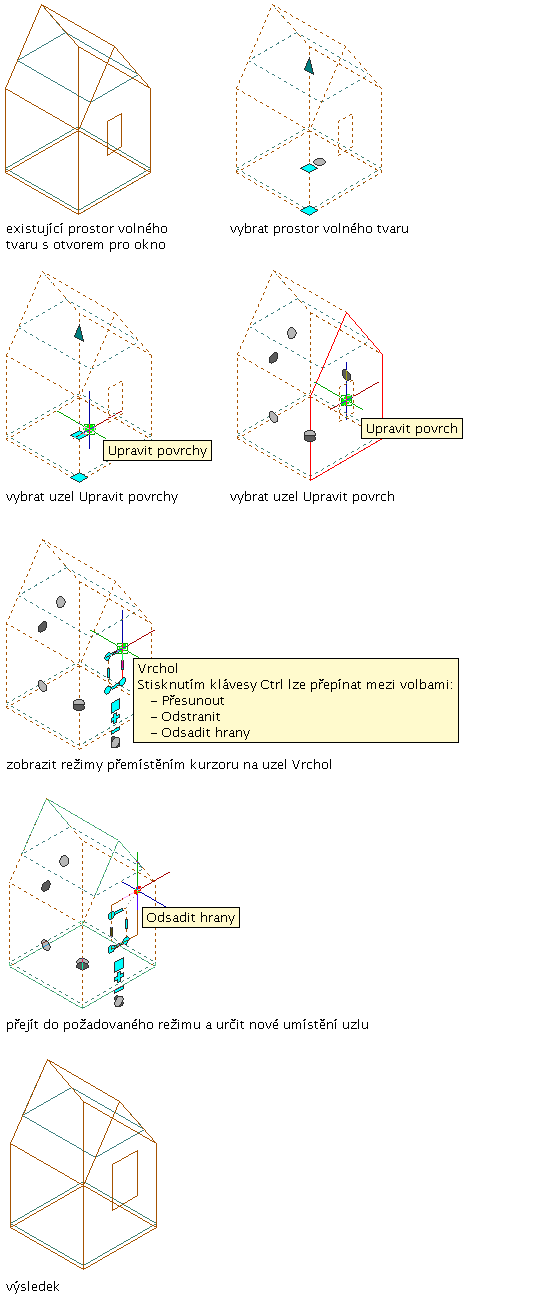

Odsazení hran otvoru okna v povrchu volného prostoru
- Přidání vrcholu dle potřeby:
Chcete-li... Pak... přesunout vrchol přesuňte vrchol na požadované místo a poté pokračujte kliknutím nebo zadáním hodnoty a stisknutím klávesy Enter. odebrat vrchol pro přepnutí do režimu úprav Odebrat vrchol stiskněte klávesu Ctrl a kliknutím potvrďte odebrání. přesunout vrchol a přilehlé hrany trojím stisknutím klávesy Ctrl přepněte do režimu úprav Odsadit hrany. Přesuňte vrchol na požadované místo a poté pokračujte kliknutím nebo zadáním hodnoty a stisknutím klávesy Enter. - Chcete-li ukončit režim úprav povrchu, klikněte na uzel Ukončit úpravy povrchu. Poznámka: Ve vysunutých 3D prostorech nelze vytvořit otvory jiné než obdélníkového tvaru. Jestliže potřebujete jiný tvar otvoru povrchu, převeďte nejdříve vysunutý 3D prostor na 3D prostor volného tvaru.
